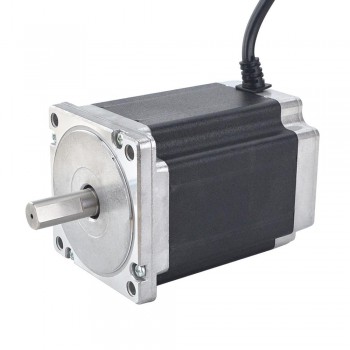

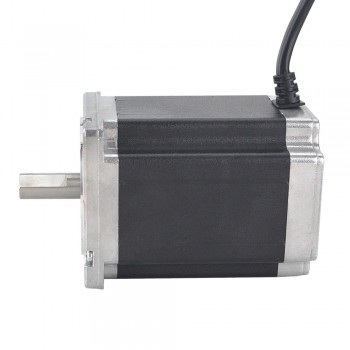

Motore passo-passo CNC Nema 34 1,8 gradi 8,5 Nm 4 fili Motore passo-passo a coppia elevata Albero con taglio a D
Specifiche elettriche
Codice produttore: 34HS46-5204S
Tipo di motore: passo-passo bipolare
Angolo di passo: 1,8 gradi
Coppia di tenuta: 8,5 Nm (1203,94 oz.in)
Corrente/fase nominale: 5,2 A
Resistenza di fase: 0,50 ohm ± 10%
Induttanza: 6,0 mH ± 20% (1 KHz);
Specifica fisica
Dimensioni della cornice: 86 x 86 mm
Lunghezza del corpo: 117 mm
Diametro albero: Φ14mm
Lunghezza dell'asta: 34 mm
Lunghezza dell'albero con taglio a D: 25 mm
Numero di cavi: 4
Lunghezza cavo: 500 mm
Peso: 4,1 kg
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Nero
|
Blu
|
Bianco
|
Verde
|
Risorse
- Scheda tecnica complete: 34HS46-5204S.pdf
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 850 |
| Coppia di tenuta (oz.in) | 1203.94 |
| Induttanza(mH) | 6 |
| Resistenza di fase(ohm) | 0.5 |
| Corrente nominale (A) | 5.2 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 117 |
| Dimensioni telaio(mm) | 86*86 |
| Lunghezza cavo(mm) | 500 |
| Numero di cavo | 4 |
| Diametro albero(mm) | 14 |
| Lunghezza dell'albero(mm) | 34 |
| Tipo di albero | D-Cut |
| Albero singolo/Albero doppio | Albero singolo |
| Peso(g) | 4100 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
