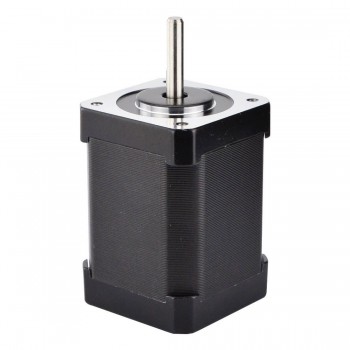

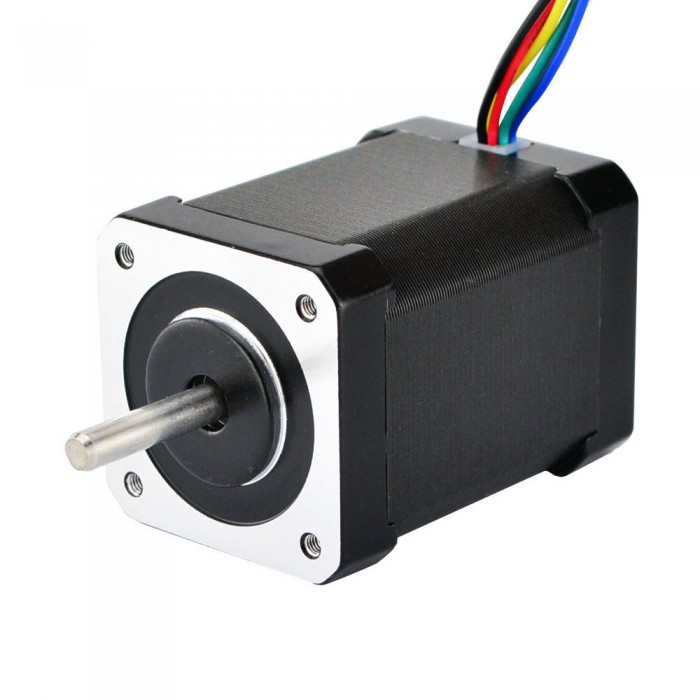

Motore passo-passo Nema 17 unipolare 1,8 gradi 65 Ncm 1,2 A 7,2 V 42x42x60 mm 6 fili
Questo motore passo-passo Unipolare Nema 17 con Angolo di passo 1,8 gradi e dimensioni 42x42x48mm. Ha 6 fili, ogni fase disegna 1.2.0A, con Coppia di tenuta fino a 65Ncm (92oz.in).
Specifica Elettrica
- Codice Articolo del Costruttore: 17HS24-1206S
- Tipo di motore: Unipolare
- Angolo di passo: 1,8 gradi
- Coppia di tenuta: 65Ncm(92oz.in)
- Corrente/fase nominale: 1.2A
- Resistenza di fase: 6.0ohms
- Induttanza: 7.0mH ± 20%(1KHz)
Specifica Fisica
- Dimensione telaio: 42 x 42mm
- Altezza del motore: 60mm
- Diametro dell'asse: Φ5mm
- Lunghezza asta: 24mm
- D-cut Lunghezza: 15mm
- Numero di cavi: 6
- Lunghezza del cavo: 500mm
- Peso: 500g
Connessione
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Nero
|
Giallo
|
Verde
|
Rosso
|
Bianco
|
Blu
|
Risorse
- Scheda tecnica completa: 17HS24-1206S.pdf
- Curva di coppia:17HS24-1206S_Torque_Curve.pdf
- 17HS24-1206S.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Unipolare |
| Coppia di tenuta (Ncm) | 65 |
| Coppia di tenuta (oz.in) | 92 |
| Induttanza(mH) | 7 |
| Resistenza di fase(ohm) | 6 |
| Corrente nominale (A) | 1.2 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 60 |
| Dimensioni telaio(mm) | 42x42 |
| Albero singolo/Albero doppio | Albero singolo |
| Tipo di albero | D-Cut |
| Diametro albero(mm) | 5 |
| Lunghezza dell'albero(mm) | 20 |
| Numero di cavo | 6 |
| Lunghezza cavo(mm) | 500 |
| Peso(g) | 500 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
