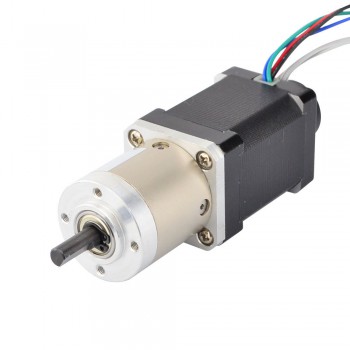

Motore passo-passo a circuito chiuso Nema 14 Lunghezza=52mm 1,8 gradi 1,5A 4,2V trifase con encoder planetario 14:1 300CPR

Motore passo-passo a circuito chiuso Nema 14 Lunghezza=52mm 1,8 gradi 1,5A 4,2V trifase con encoder planetario 14:1 300CPR
NO.:14HS20-1504S-PG14-E300
Scrivi una recensione
Il nostro prezzo:€76.96
Quantità:- +

Più acquisti, più risparmi!
5 - 9 10 - 49 50 - 99 100 - Max
€73.11 €71.58 €69.27 €65.42
Aggiungi al carrello
Chi ha acquistato questo articolo ha comprato anche

Motore passo-passo a circuito chiuso Nema 14 Lunghezza=52mm 1,8 gradi 1,5A 4,2V trifase con encoder planetario 14:1 300CPR



Specifiche del motore
Codice produttore: 14HS20-1504S-PG14-E300
Tipo di motore: passo-passo bipolare
Dimensioni della cornice: 35 x 35 mm
Lunghezza motore: 52 mm
Angolo di passo senza cambio: 1,8 gradi
Coppia di tenuta senza cambio: 0,4 Nm (56,6 once in)
Corrente/fase nominale: 1,5 A
Resistenza di fase: 2,8 ohm
Tensione: 4,2 V
Induttanza: 3,8 mH ± 20% (1 KHz)
Numero di cavi: 4
Lunghezza cavo: 400 mm

Specifiche del cambio
Tipo di cambio: planetario
Lunghezza del cambio: 36,8 mm
Rapporto di trasmissione: 13,73
Efficienza: 80%
Diametro dell'albero: Φ6mm
Lunghezza albero: 18 mm
Lunghezza taglio a D: 12 mm
Gioco a vuoto: <=1Gradi
Coppia massima ammissibile: 4Nm(566.4.once pollici)
Momento di coppia ammissibile: 8Nm(1132.9once pollici)
Carico assiale massimo dell'albero: 50N
Carico radiale massimo dell'albero: 100N;

Specifiche dell'encoder
Tensione di pilotaggio: 5V
Corrente di uscita: 50 mA
Risoluzione: 300ppr
Segnale di uscita: 2 canali
Diametro foro: Φ4mm
Frequenza di uscita: ≤1MHz
Velocità di marcia: ≤5000 giri/min



Connessione

A+ A- B+ B-
Nero Verde Rosso Blu

Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!

Prev: Motore passo-passo Nema 42 trifase bipolare 1,8 gradi 13 Nm 3,0 A 110x110x130,5 mm Albero per chiavetta ad alta coppia
Next: Motore passo-passo a circuito chiuso Nema 8 1,8 gradi 0,054 Nm 0,8 A 2 fasi con codificatore 1000CPR
Specifiche del motore
Bipolare/Unipolare Bipolare
Lunghezza del corpo(mm) 52
Coppia di tenuta senza cambio(Ncm) 40
Coppia di tenuta senza cambio(oz.in) 56.6
Induttanza(mH) 3.8
Lunghezza cavo(mm) 400
Dimensione della cornice Nema 14
Numero di cavo 4
Resistenza di fase(ohm) 2.8
Corrente nominale (A) 1.5
Diametro albero(mm) 6
Lunghezza dell'albero(mm) 18
Angolo di passo(°) 1.8
Specifiche dell'encoder
IP Protection IP20
Corrente di uscita(mA) 50
Frequenza di uscita ≤0.03MHz
Tensione nominale(V) 5V
Risoluzione(CPR) 300
Velocità di marcia(rpm) ≤5000rpm
Canali del segnale di uscita 2 canali
Specifica fisica
Peso(g) 450
