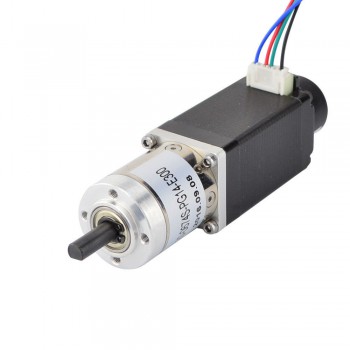

Motore passo-passo Nema 11 con ingranaggi a circuito chiuso 1,8 gradi Lunghezza=51 mm 0,14 Nm 0,67 A 8,04 V con riduttore epicicloidale 14:1 ed encoder

Motore passo-passo Nema 11 con ingranaggi a circuito chiuso 1,8 gradi Lunghezza=51 mm 0,14 Nm 0,67 A 8,04 V con riduttore epicicloidale 14:1 ed encoder
NO.:11HS20-0674S-PG14-E300
Scrivi una recensione
Il nostro prezzo:€74.33
Quantità:- +

Più acquisti, più risparmi!
5 - 9 10 - 49 50 - 99 100 - Max
€70.62 €69.13 €66.90 €63.18
Aggiungi al carrello
Chi ha acquistato questo articolo ha comprato anche

Motore passo-passo Nema 11 con ingranaggi a circuito chiuso 1,8 gradi Lunghezza=51 mm 0,14 Nm 0,67 A 8,04 V con riduttore epicicloidale 14:1 ed encoder



Specifiche del motore

Codice Articolo del Costruttore: 11HS20-0674S-PG14-E300

Tipo di motore: Passo-passo bipolare

Dimensione telaio: 28 x 28mm

Lunghezza del motore: 51mm

Angolo di passo senza cambio: 1,8 gradi

Coppia di tenuta senza cambio: 0.14Nm(19.8once pollici)

Corrente/fase nominale: 0.67A

Resistenza di fase: 12ohms

Tensione nominale: 8.04V

Induttanza: 6.5mH ± 20%(1KHz)

Numero di cavi: 4

Lunghezza del cavo: 400mm



Specifiche del Riduttore

Tipo di Riduttore: planetario

Lunghezza del cambio: 35mm

Rapporto di riduzione: 13.73

Efficienza: 80%

Diametro dell'asse: Φ6mm

Lunghezza asta: 18mm

Lunghezza taglio a D: 12mm

Gioco a vuoto: <=3Gradi

Coppia massima ammissibile: 3Nm(424.8.once pollici)

Momento ammissibile di coppia: 5Nm(708.1once pollici)

Carico assiale massimo dell'albero: 5N

Carico radiale massimo dell'albero: 25N



Specifica dell'encoder

Tipo di encoder: Ottico incrementale

Driving Tensione nominale: 5V

Corrente di uscita: 50mA

Risoluzione: 300ppr

Segnale di uscita: 2 canali

Diametro del foro: Φ4mm

Frequenza di uscita: ≤1MHz

Velocità di marcia: ≤5000rpm



Connessione

PIN 1 2 3 4
Motor A+ A- B+ B-



PIN 1 2 3 4 5
Encoder 0V N.C Ch B +5V Ch A



Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!

Prev: Motore passo-passo Nema 11 ad anello chiuso bipolare 1,8 gradi 0,1 Nm 0,67 A 2 fasi con codificatore 1000CPR
Next: Nema 11 motore passo-passo ad anello chiuso bipolare 1,8 gradi 0,07 Nm 0,67 A 3,75 V con codificatore 300 CPR
Specifiche del motore
Bipolare/Unipolare Bipolare
Lunghezza del corpo(mm) 51
Coppia di tenuta senza cambio(Ncm) 14
Coppia di tenuta senza cambio(oz.in) 19.8
Induttanza(mH) 6.5
Lunghezza cavo(mm) 500
Dimensione della cornice Nema 11
Numero di cavo 4
Resistenza di fase(ohm) 12
Corrente nominale (A) 0.67
Diametro albero(mm) 6
Lunghezza dell'albero(mm) 18
Angolo di passo(°) 1.8
Specifiche dell'encoder
IP Protection IP20
Corrente di uscita(mA) 50
Frequenza di uscita ≤0.03MHz
Canali del segnale di uscita 2 canali
Tensione nominale(V) 5V
Risoluzione(CPR) 300
Velocità di marcia(rpm) ≤5000rpm
Specifica fisica
Peso(g) 400
