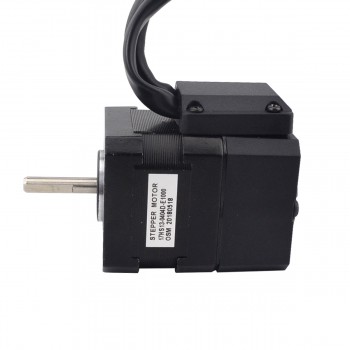

Nema 17 motore passo-passo ad anello chiuso bipolare 1,8 gradi 26 Ncm 0,40 A 12 V con codificatore 1000 CPR
Specifiche del motore
- Codice Articolo del Costruttore: 17HS13-0404D-E1000
- Tipo di motore: Bipolar Stepper
- Angolo di passo: 1,8 gradi
- Coppia di tenuta: 0.26Nm(36.82oz.in)
- Corrente/fase nominale: 0.40A
- Tensione nominale: 12.00V
- Resistenza di fase: 30ohms
- Induttanza: 37.00mH ± 20%(1KHz)
- Dimensione telaio: 42 x 42mm
- Lunghezza del motore: 58mm
- Diametro dell'asse: Φ5mm
- Lunghezza asta 24mm
- D-cut Lunghezza: 15mm
- Numero di cavi: 4
- Lunghezza del cavo: 500mm
Specifica dell'encoder
- Tipo di encoder: Ottico incrementale
- Driving Tensione nominale: 4.5V to 5.5V
- Corrente di uscita: 20mA
- Risoluzione: 1000cpr
- Segnale di uscita: 2 Channels
- Diametro del foro: Φ5mm
- Frequenza di uscita : ≤60MHz
- Velocità di marcia: ≤3600rpm
- Protezione IP: IP20
Connessione
PIN
|
1
|
2
|
3
|
4
|
Motor
|
A+
|
A-
|
B+
|
B-
|
PIN
|
1
|
2
|
3
|
11
|
12
|
13
|
Encoder
|
EA+
|
VCC
|
GND
|
EB+
|
EB-
|
EA-
|
Risorse
- Scheda tecnica completa: 17HS13-0404D-E1000.pdf
- 17HS13-0404D-E1000_Torque_Curve.pdf
- 17HS13-0404D-E1000.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
Specifiche del motore | |
---|---|
Bipolare/Unipolare | Bipolare |
Coppia di tenuta (Ncm) | 26 |
Coppia di tenuta (oz.in) | 36.826 |
Induttanza(mH) | 37 |
Lunghezza cavo(mm) | 500 |
Dimensione della cornice | Nema 17 |
Numero di cavo | 4 |
Resistenza di fase(ohm) | 30 |
Corrente nominale (A) | 0.4 |
Diametro albero(mm) | 5 |
Lunghezza dell'albero(mm) | 24 |
Angolo di passo(°) | 1.8 |
Specifiche dell'encoder | |
IP Protection | IP20 |
Corrente di uscita(mA) | 20 |
Frequenza di uscita | ≤60KHz |
Tensione nominale(V) | 5 |
Risoluzione(CPR) | 1000 |
Velocità di marcia(rpm) | ≤3600rpm |
Canali del segnale di uscita | 2 canali |
