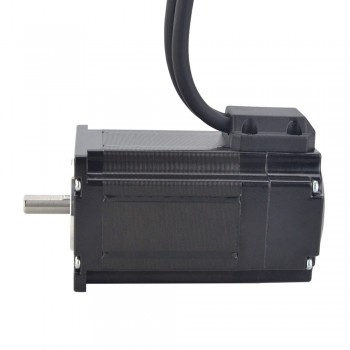

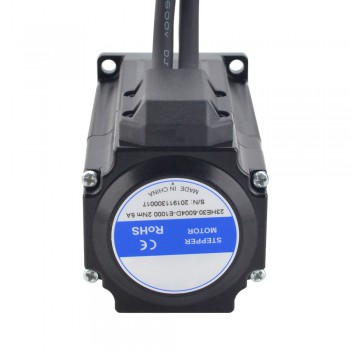

Motore passo-passo ad anello chiuso Nema 23 a 2 fasi serie E 1,8 gradi 2,0 Nm 5,0 A Encoder 1000CPR
Specifica Elettrica
- Codice Articolo del Costruttore: 23HE30-5004D-E1000
- Numero Di Fase: 2
- Angolo di passo: 1,8 gradi
- Coppia di tenuta: 2.0 Nm(283.22oz.in)
- Corrente/fase nominale: 5.0 A
- Resistenza di fase: 0.42 ohms± 10%
- Induttanza: 1.7 mH ± 20%(1KHz)
Specifica Fisica
- Dimensione telaio: 57 x 57 mm
- Altezza del motore: 101 mm
- Diametro dell'asse: Φ8 mm
- Lunghezza asta: 21 mm
- D-CUT Lunghezza asta: 15 mm
- Lunghezza del cavo: 300 mm
- Peso: 1.22 kg
Specifiche dell'encoder
- Tipo di circuito di uscita: Differential type
- Tipo di encoder: Ottico incrementale
- Risoluzione dell'encoder: 1000PPR(4000CPR)
- Canali del segnale di uscita: 2 channels
- Tensione di alimentazione min: 4V
- Tensione di alimentazione max: 5V
- Corrente di uscita: 100mA
- Uscita ad alta tensione: 5V
- Uscita a bassa tensione: 4.5V
- Frequenza di uscita max: 60kHZ
Connessione
|
PIN
|
1
|
2
|
3
|
4
|
|
Motor
|
A+
|
A-
|
B+
|
B-
|
|
PIN
|
2
|
3
|
1
|
13
|
11
|
12
|
|
Encoder
|
VCC
|
EGND
|
EA+
|
EA-
|
EB+
|
EB-
|
Risorse
- Scheda tecnica completa: 23HE30-5004D-E1000.pdf
- Curva di coppia: 23HE30-5004D-E1000_Torque_Curve.pdf
- 23HE30-5004D-E1000.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche del motore | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 200 |
| Coppia di tenuta (oz.in) | 283.28 |
| Induttanza(mH) | 1.7 |
| Lunghezza cavo(mm) | 300 |
| Dimensione della cornice | Nema 23 |
| Numero di cavo | 4 |
| Resistenza di fase(ohm) | 0.42 |
| Corrente nominale (A) | 5 |
| Diametro albero(mm) | 8 |
| Lunghezza dell'albero(mm) | 21 |
| Angolo di passo(°) | 1.8 |
| Specifiche dell'encoder | |
| Corrente di uscita(mA) | 55 |
| Frequenza di uscita | ≤1MHz |
| Tensione nominale(V) | 5 |
| Risoluzione(CPR) | 1000 |
| Canali del segnale di uscita | 2 canali |
