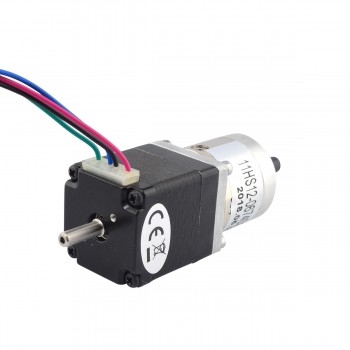

Motore passo-passo Nema 11 Lunghezza=31mm 1,8 Gradi 7Ncm 0.67A con albero posteriore e cambio 5:1
-
Manuali e documentazione:
Scheda tecnica completa:
Motore passo-passo Nema 11 Lunghezza=31mm 1,8 Gradi 7Ncm 0.67A con albero posteriore e cambio 5:1
Questo motore passo-passo Nema 11 con corpo da 31mm e corrente nominale 0.67A, integrava un riduttore epicicloidale di 5.18:1 Rapporto di riduzione.
Specifica Elettrica
Codice Articolo del Costruttore: 11HS12-0674D2-PG5
Tipo di motore: Bipolare
Tenendo la coppia: 7Ncm(9.91once pollici)
Corrente/fase nominale: 0.67A
Tensione nominale: 5.6ohms
Induttanza: 4.2mH±20%(1KHz)
Specifiche del Riduttore
Tipo di Riduttore: Planetario
Rapporto di riduzione: 5.18:1
Ingranaggio Efficienza: 90%
Gioco a vuoto: <=3Gradi
Coppia massima ammissibile: 3Nm(425once pollici)
Momento ammissibile di coppia: 5Nm(708once pollici)
Carico assiale massimo dell'albero: 5N
Carico radiale massimo dell'albero: 25N
Specifica Fisica
Dimensione telaio: 28 x 28mm
Lunghezza del cambio: 27.2mm
Davanti Diametro dell'asse: Φ6mm
Davanti Lunghezza asta: 18mm
Davanti Taglio a D Lunghezza: 12mm
Diametro albero posteriore: Φ4mm
Posteriore Lunghezza asta: 12mm
Numero di cavi: 4
Lunghezza del cavo: 500mm
Peso: 200g
Connessione
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 4 |
| Resistenza di fase(ohm) | 5.6 |
| Corrente nominale (A) | 0.67 |
| Specifiche del cambio | |
| Efficienza | 90% |
| Rapporto di cambio | 5.18:1 |
| Lunghezza del cambio(mm) | 27.2 |
| Tipo di Riduttore | Planetario |
| Gioco a vuoto(Max.°) | 1 |
| Massimo.Coppia ammissibile(Ncm) | 200 |
| Massimo.Coppia ammissibile(oz.in) | 283.2 |
| Momento Coppia ammissibile(Ncm) | 400 |
| Momento Coppia ammissibile(oz.in) | 566.4 |
| Carico assiale massimo dell'albero(N) | 5 |
| Carico radiale massimo dell'albero(N) | 25 |
| Specifiche del motore | |
| Coppia di tenuta senza cambio(Ncm) | 7 |
| Coppia di tenuta senza cambio(oz.in) | 9.9 |
| Lunghezza motore(mm) | 32 |
| Dimensione della cornice | Nema 11 |
| Specifica fisica | |
| Lunghezza cavo(mm) | 500 |
| Numero di cavo | 4 |
| Diametro albero(mm) | 6 |
| Lunghezza dell'albero(mm) | 18 |
| Tipo di albero | Taglio a D |
| Albero singolo/Albero doppio | Albero doppio |
| Peso(g) | 200 |
