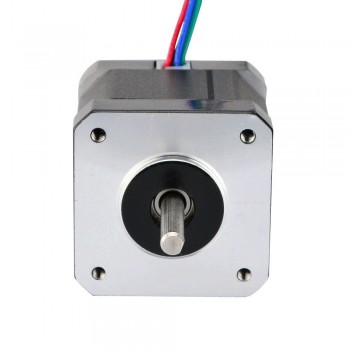

Motore passo-passo Nema 17 bipolare 0,9 gradi 36 Ncm 0,9 A 5,4 V 42x42x40 mm 4 fili
Questo motore passo-passo Nema 17 Bipolare con Angolo di passo 0.9deg e dimensioni 42x42x39mm. Ha 4 fili, ogni fase disegna corrente 0.9A, con Coppia di tenuta 36Ncm (51oz.in).
Specifica Elettrica
- Codice Articolo del Costruttore: 17HM15-0904S
- Tipo di motore: Bipolare
- Angolo di passo: 0,9 gradi
- Coppia di tenuta: 36Ncm(51oz.in)
- Corrente/fase nominale: 0.9A
- Resistenza di fase: 6.0ohms
- Induttanza: 12.0mH ± 20%(1KHz)
Specifica Fisica
- Dimensione telaio: 42 x 42mm
- Altezza del motore: 40mm
- Diametro dell'asse: Φ5mm
- Lunghezza asta: 22mm
- D-cut Lunghezza: 15mm
- Numero di cavi: 4
- Lunghezza del cavo: 300mm
- Peso: 280g
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Nero
|
Verde
|
Rosso
|
Blu
|
Risorse
- Scheda tecnica completa: 17HM15-0904S.pdf
- Torque Curver: 17HM15-0904S Torque Curve.pdf
- 17HM15-0904S.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 36 |
| Coppia di tenuta (oz.in) | 51 |
| Induttanza(mH) | 12 |
| Resistenza di fase(ohm) | 6 |
| Corrente nominale (A) | 0.9 |
| Angolo di passo(°) | 0.9 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 40 |
| Dimensioni telaio(mm) | 42x42 |
| Albero singolo/Albero doppio | Albero singolo |
| Tipo di albero | D-Cut |
| Diametro albero(mm) | 5 |
| Lunghezza dell'albero(mm) | 22 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 300 |
| Peso(g) | 300 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
