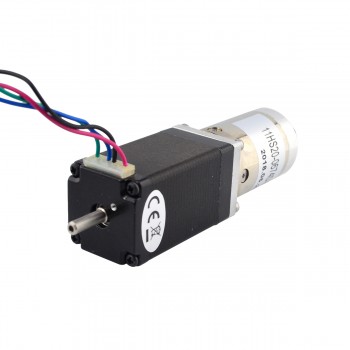

Motore passo-passo Nema 11 Lunghezza=51mm 1.8 gradi 14Ncm 8.04V 0.67A con riduttore 51:1
-
Manuali e documentazione:
Scheda tecnica completa:
Motore passo-passo Nema 11 Lunghezza=51mm 1.8 gradi 14Ncm 8.04V 0.67A con riduttore 51:1
Questo motore passo-passo Nema 11 con corpo da 51mm e corrente nominale 0.67A, integrava un riduttore epicicloidale di 51.9:1 Rapporto di riduzione.
Specifica Elettrica
Codice Articolo del Costruttore: 11HS20-0674D-PG51
Tipo di motore: Bipolare
Coppia di tenuta: 14Ncm(19.88once pollici)
Corrente/fase nominale: 0.67A
Resistenza di fase: 12ohms
Induttanza: 6.5mH±20%(1KHz)
Specifiche del Riduttore
Tipo di Riduttore:Planetario
Rapporto di riduzione:51.9:1
Ingranaggio Efficienza:73%
Gioco a vuoto:<=3Gradi
Coppia massima ammissibile:3Nm(425once pollici)
Momento ammissibile di coppia:5Nm(708once pollici)
Carico assiale massimo dell'albero:5N
Carico radiale massimo dell'albero:25N
Specifica Fisica
Dimensione telaio: 28 x 28mm
Altezza del motore: 51mm
Lunghezza del cambio:42.7mm
Davanti Diametro dell'asse: Φ6mm
Davanti Lunghezza asta: 18mm
Davanti Taglio a D Lunghezza: 12mm
Diametro albero posteriore: Φ4mm
Posteriore Lunghezza asta:12mm
Numero di cavi: 4
Lunghezza del cavo: 500mm
Peso: 400g
Connessione
A+ | A- | B+ | B- |
Nero | Verde | Rosso | Blu |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
Specifiche del cambio | |
---|---|
Efficienza | 73% |
Rapporto di cambio | 50.9:1 |
Lunghezza del cambio(mm) | 42.7 |
Tipo di Riduttore | Planetario |
Gioco a vuoto(Max.°) | 1 |
Massimo.Coppia ammissibile(Ncm) | 400 |
Massimo.Coppia ammissibile(oz.in) | 566.56 |
Momento Coppia ammissibile(Ncm) | 600 |
Momento Coppia ammissibile(oz.in) | 849.84 |
Carico assiale massimo dell'albero(N) | 5 |
Carico radiale massimo dell'albero(N) | 25 |
Specifiche del motore | |
Bipolare/Unipolare | Bipolare |
Coppia di tenuta senza cambio(Ncm) | 14 |
Coppia di tenuta senza cambio(oz.in) | 19.83 |
Induttanza(mH) | 6.5 |
Lunghezza cavo(mm) | 500 |
Dimensione della cornice | Nema 11 |
Numero di cavo | 4 |
Resistenza di fase(ohm) | 12 |
Corrente nominale (A) | 0.67 |
Diametro albero(mm) | 6 |
Lunghezza dell'albero(mm) | 18 |
Tipo di albero | Taglio a D |
Albero singolo/Albero doppio | Albero doppio |
Specifica fisica | |
Peso(g) | 400 |
