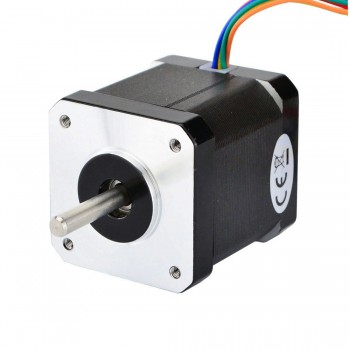

Motore passo-passo ibrido Nema 17 unipolare 0,9 gradi 32Ncm 0,4A 12V 42x42x48mm 6 fili
Questo motore passo-passo unipolare Nema 17 con angolo di passo di 0,9 gradi e dimensioni 42x42x39 mm. Dispone di 6 fili, ciascuna fase assorbe corrente 0,4 A a 12 V, con coppia di tenuta 32 Ncm (45,3 once. pollici).
Specifiche elettriche:
Codice produttore: 17HM19-0406S
Angolo di passo: 0,9 gradi
Coppia di tenuta: 32Ncm(45.3oz.in)
Corrente nominale/fase: 0,4 A
Tensione: 12V
Resistenza di fase: 30 ohm
Induttanza: 38 mH ± 20% (1 KHz);
Specifica fisica
Dimensioni della cornice: 42 x 42 mm
Lunghezza del corpo: 48 mm
Diametro dell'albero: Φ5mm
Lunghezza dell'asta: 24 mm
Lunghezza taglio a D: 15 mm
Numero di cavi: 6
Lunghezza cavo: 500 mm
Peso: 370 g;
Connessione
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Rosso
|
Nero
|
Giallo
|
Blu
|
Arancia
|
Verde
|
Risorse
Scheda tecnica completa: 17HM19-0406S.pdf
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Unipolare |
| Coppia di tenuta (Ncm) | 32 |
| Coppia di tenuta (oz.in) | 45.3 |
| Induttanza(mH) | 38 |
| Resistenza di fase(ohm) | 30 |
| Corrente nominale (A) | 0.4 |
| Angolo di passo(°) | 0.9 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 48 |
| Dimensioni telaio(mm) | 42x42 |
| Albero singolo/Albero doppio | Albero singolo |
| Tipo di albero | D-Cut |
| Diametro albero(mm) | 5 |
| Lunghezza dell'albero(mm) | 24 |
| Numero di cavo | 6 |
| Lunghezza cavo(mm) | 500 |
| Peso(g) | 350 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
