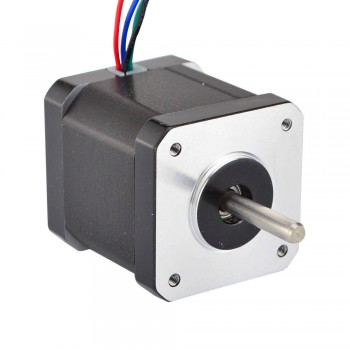

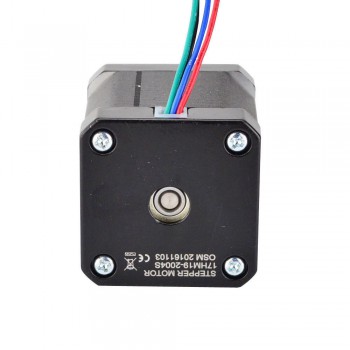

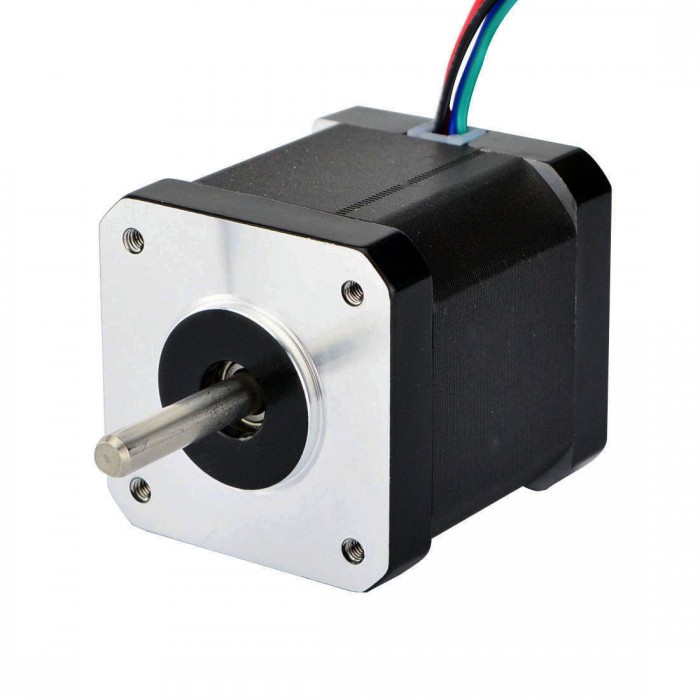

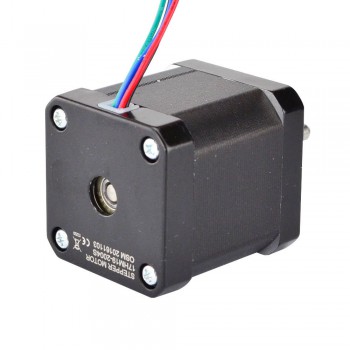

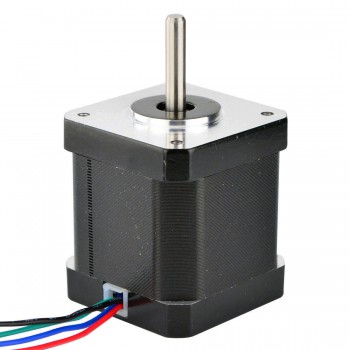

Motore passo-passo Nema 17 bipolare 0,9 gradi 46Ncm 2A 2,8V 42x42x48mm 4 fili
Questo motore passo-passo Nema 17 Bipolare con Angolo di passo 0.9deg e dimensioni 42x42x48mm. Ha 4 fili, ogni fase disegna corrente 2.0A, con Coppia di tenuta 46Ncm (65.1oz.in).
Specifica Elettrica
- Codice Articolo del Costruttore: 17HM19-2004S
- Tipo di motore: Bipolare
- Angolo di passo: 0,9 gradi
- Coppia di tenuta: 46Ncm(65.1oz.in)
- Corrente/fase nominale: 2.0A
- Resistenza di fase: 1.4ohms
- Induttanza: 4.0mH ± 20%(1KHz)
Specifica Fisica
- Dimensione telaio: 42 x 42mm
- Altezza del motore: 48mm
- Diametro dell'asse: Φ5mm
- Lunghezza asta: 24mm
- D-cut Lunghezza: 15mm
- Numero di cavi: 4
- Lunghezza del cavo: 500mm
- Peso: 370g
Connessione
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |
Risorse
- Scheda tecnica completa: 17HM19-2004S.pdf
- Curva di coppia: 17HM19-2004S Torque Curve.pdf
- 17HM19-2004S.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 46 |
| Coppia di tenuta (oz.in) | 65.1 |
| Induttanza(mH) | 3 |
| Resistenza di fase(ohm) | 1.4 |
| Corrente nominale (A) | 2 |
| Angolo di passo(°) | 0.9 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 48 |
| Dimensioni telaio(mm) | 42x42 |
| Albero singolo/Albero doppio | Albero singolo |
| Tipo di albero | D-Cut |
| Diametro albero(mm) | 5 |
| Lunghezza dell'albero(mm) | 24 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 500 |
| Peso(g) | 400 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
