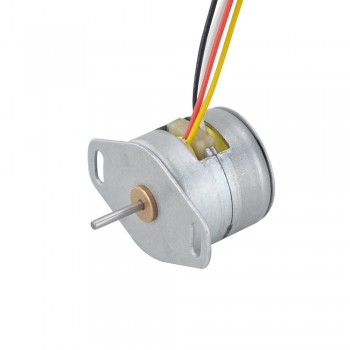

Motore passo-passo rotativo PM 18 gradi 5,88 mN.m 0,5 A 4 fili Φ20x18,2 mm Motore passo-passo a magnete permanente
Specifica Elettrica
- Codice Articolo del Costruttore: 20PM20L01
- Tipo di motore: PM Stepper
- Fase: 2
- Angolo di passo: 18 Gradi
- Corrente/fase nominale: 0.5 A
- Coppia di tenuta: 5.88 mN.m(0.833 oz.in)
- Coppia di arresto: 1.98 mN.m(0.28 oz.in)
- Fase di resistenza: 10 ± 10% ohms(20 ℃)
- Induttanza: 4.3 mH ± 20%
- Rotore Inertia: Meno di 1.0 g.cm2
- Vita di servizio: 3000h MIN(20 ℃, 200 pps)
Specifica Fisica
- Dimensione telaio: Φ20 mm
- Lunghezza del corpo: 18.2 mm
- Diametro dell'albero: Φ1.5 mm
- Lunghezza asta: 10.5 mm

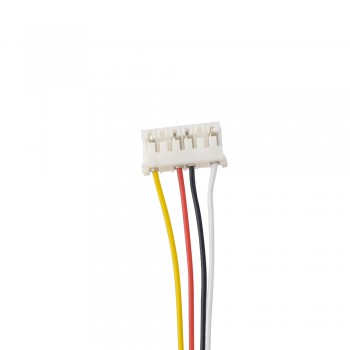

- Numero di cavi: 4 with connector PH-6Y
- Lunghezza del cavo: 250 mm
- Peso: 24 g
Connessione
A+ |
A- |
B+ |
B- |
Giallo |
Rosso |
Bianco |
Nero |
Risorse
- Scheda tecnica completa: 20PM20L01.pdf
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Coppia di tenuta (Ncm) | 5.88 |
| Coppia di tenuta (oz.in) | 0.833 |
| Induttanza(mH) | 4.3 |
| Resistenza di fase(ohm) | 10 |
| Angolo di passo(°) | 18 |
| Numero di fasi | 2 |
| Detent Torque(mN.m) | 1.98 |
| Detent Torque(oz.in) | 0.28 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 18.2 |
| Dimensioni telaio(mm) | Φ20 |
| Lunghezza cavo(mm) | 250 |
| Numero di cavo | 4 |
| Diametro albero(mm) | Φ1.5 |
| Lunghezza dell'albero(mm) | 10.5 |
