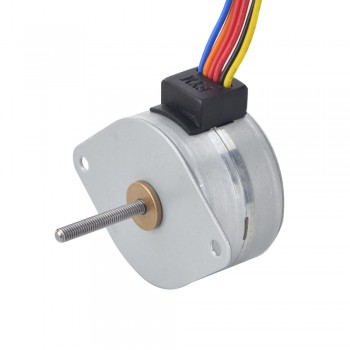

Motore passo-passo lineare di precisione PM esterno 1,8 gradi r 0,2 A Piombo 0,5 mm/0,0197" Vite di comando 21,5 mm Φ35x22 mm
Specifica Elettrica
- Codice Articolo del Costruttore: 35LN48M02-122
- Tipo di motore: PM External Linear Stepper
- Fase: 2
- Angolo di passo: 7,5 Gradi
- Corrente/fase nominale: 0.2 A
- Coppia di tenuta: 50.96 mN.m(7.218oz.in)
- Fase di resistenza: 60 ± 7% ohms(20 ℃)
- Induttanza: 31.6 mH ± 20%
- Vita di servizio: 3000 h
Specifica Fisica
- Dimensione telaio: Φ35 mm
- Lunghezza del corpo: 22 mm
- Lunghezza del tratto: 21.5 mm（0.846"）
- Diametro della vite di piombo: Φ3 mm（0.118"）
- Piombo/Risoluzione: 0.5 mm（0.0197"）
- Piombo/Passo: 0.0104 mm(0.0004")
- Numero di cavi: 6 with connector PH-6Y
- Lunghezza del cavo: 250 mm
- Peso: 88.5 g
Connessione
A+ |
O+ |
A- |
B+ |
O- |
B- |
Giallo |
Rosso |
Arancia |
Nero |
Rosso |
Blu |
Risorse
- Scheda tecnica completa: 35LN48M02-122.pdf
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Coppia di tenuta (oz.in) | 7.218 |
| Induttanza(mH) | 31.6 |
| Resistenza di fase(ohm) | 60 |
| Corrente nominale (A) | 0.2 |
| Angolo di passo(°) | 7.5 |
| Numero di fasi | 2 |
| Coppia di tenuta(mN.m) | 50.96 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 22 |
| Dimensioni telaio(mm) | Φ35 |
| Lunghezza cavo(mm) | 250 |
| Diametro vite di comando(mm) | Φ3 |
| Lunghezza vite di comando(mm) | 21.5 |
| Numero di cavo | 6 |
| Passo Vite(mm) | 0.5 |
| Risoluzione/Passo(mm) | 0.0104 |
