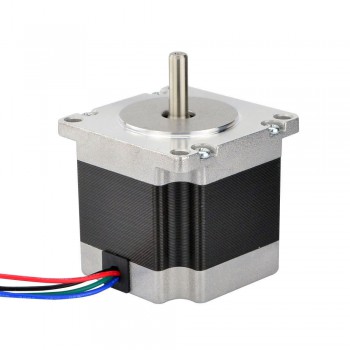

Nema Dimensione 23 Motore passo-passo Bipolare 1,8 Gradi 0.9 Nm 2A 3.6V 57x57x52mm 4 Fili
Questo motore passo-passo Nema 23 Bipolare con Angolo di passo 1,8 gradi e dimensioni 57x57x52mm. Ha 4 fili, ogni fase disegna 2.0A, con Coppia di tenuta 0.9Nm (127.5oz.in).
Specifica Elettrica
- Codice Articolo del Costruttore: 23HS20-2004S
- Tipo di motore: Bipolare
- Angolo di passo: 1,8 gradi
- Coppia di tenuta: 0.9Nm(127.5oz.in)
- Corrente/fase nominale: 2.0A
- Resistenza di fase: 1.8ohms
- Induttanza: 5.0mH ± 20%(1KHz)
Specifica Fisica
- Dimensione telaio: 57 x 57mm
- Altezza del motore: 52mm
- Diametro dell'asse: Φ6.35mm
- Lunghezza asta: 21mm
- D-cut Lunghezza: 15mm
- Numero di cavi: 4
- Lunghezza del cavo: 500mm
- Peso: 0.65kg
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Nero
|
Verde
|
Rosso
|
Blu
|
Risorse
- Scheda tecnica completa: 23HS20-2004S.pdf
- Curva di coppia:23HS20-2004S_Torque_Curve.pdf
- 23HS20-2004S.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 90 |
| Coppia di tenuta (oz.in) | 127.5 |
| Induttanza(mH) | 5 |
| Resistenza di fase(ohm) | 1.8 |
| Corrente nominale (A) | 2 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 52 |
| Dimensioni telaio(mm) | 57x57 |
| Albero singolo/Albero doppio | Albero singolo |
| Tipo di albero | D-Cut |
| Diametro albero(mm) | 6.35 |
| Lunghezza dell'albero(mm) | 21 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 500 |
| Peso(g) | 650 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
