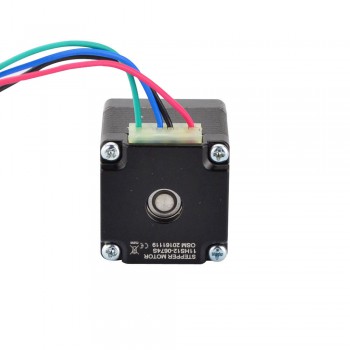

Motore passo-passo Nema 11 bipolare 1,8 gradi 6 Ncm 0,67 A 3,8 V 28x28x31 mm 4 fili
Questo mini motore passo-passo Bipolare nema 11 con Angolo di passo 1,8 gradi e dimensioni 28x28x31mm. Ha 4 fili, ogni fase disegna 0.67A a 3.8V, con Coppia di tenuta 7Ncm (9.91oz.in).
Specifica Elettrica
- Codice Articolo del Costruttore: 11HS12-0674S
- Tipo di motore: Bipolare
- Angolo di passo: 1,8 gradi
- Coppia di tenuta: 7Ncm(9.91oz.in)
- Corrente/fase nominale: 0.67A
- Resistenza di fase: 5.6ohms
- Induttanza: 4.2mH ± 20%(1KHz)
Specifica Fisica
- Dimensione telaio: 28 x 28mm
- Altezza del motore: 31.5mm
- Diametro dell'asse: Φ5mm
- Lunghezza asta: 20mm
- Numero di cavi: 4
- Lunghezza del cavo: 300mm
- Peso: 110g
Connessione
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |
Risorse
- Scheda tecnica completa: 11HS12-0674S.pdf
- Curva di coppia: 11HS12-0674S Torque Curve.pdf
- 11HS12-0674S.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 7 |
| Coppia di tenuta (oz.in) | 9.9 |
| Induttanza(mH) | 4 |
| Resistenza di fase(ohm) | 5.6 |
| Corrente nominale (A) | 0.67 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 31.5 |
| Dimensioni telaio(mm) | 28x28 |
| Albero singolo/Albero doppio | Albero singolo |
| Tipo di albero | O |
| Diametro albero(mm) | 5 |
| Lunghezza dell'albero(mm) | 20 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 300 |
| Peso(g) | 110 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
