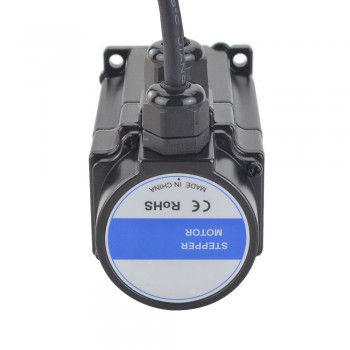

Motore passo-passo impermeabile Nema 23 a circuito chiuso 2 fasi serie P IP65 1,8 gradi 2Nm 5,0 A con codificatore 1000CPR
Questo motore passo-passo ad anello chiuso nema 23 è impermeabile IP65 e ha una coppia di 2Nm(283.28oz.in). Ciò significa che questo motore passo-passo IP65 è completamente protetto dalla polvere e può essere protetto da getti d'acqua a bassa pressione da tutte le direzioni - è consentita una penetrazione limitata.
Specifica Elettrica
- Codice Articolo del Costruttore: 23E1KIP65-20
- Numero di fasi: 2
- Angolo di passo: 1,8 gradi
- Coppia di tenuta: 2 Nm(283.28 oz.in)
- Corrente/fase nominale: 5.0 A
- Resistenza di fase: 0.4 ohms
- Induttanza: 1.8 mH ± 20%(1KHz)
Specifica Fisica
- Dimensione telaio: 57 x 57 mm
- Altezza del motore: 85.8 mm
- Diametro dell'asse: Φ8 mm
- Lunghezza asta: 21 mm
- D-cut Lunghezza: 15 mm
- Lunghezza del cavo: 1000 mm
- Resistenza all'acqua: IP65
- Peso: 1.06 kg
Specifiche dell'encoder
- Tipo di circuito di uscita: Differential type
- Tipo di encoder: Incrementale
- Risoluzione del codificatore: 1000PPR(4000CPR)
- Canali del segnale di uscita: 2 channels
- Tensione di alimentazione min: 5V
- Tensione di alimentazione max: 5V
- Uscita ad alta tensione: <4V
- Uscita a bassa tensione: <1V
Connessione
A+
|
A-
|
B+
|
B-
|
Nero
|
Verde
|
Rosso
|
Blu
|
EGED
|
+5VCC
|
EA-
|
EA+
|
EB-
|
EB+
|
Nero
|
Rosso
|
Blu/Bianco
|
Blu
|
Arancione/Bianco
|
Arancione
|
Risorse
- Scheda tecnica completa: 23E1KIP65-20.pdf
- Curva di coppia: 23E1KIP65-20 Torque Curve.pdf
- 23E1KIP65-20.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
Specifiche del motore | |
---|---|
Coppia di tenuta (Ncm) | 200 |
Coppia di tenuta (oz.in) | 283.28 |
Induttanza(mH) | 1.8 |
Lunghezza cavo(mm) | 1000 |
Resistenza di fase(ohm) | 0.4 |
Corrente nominale (A) | 5.0 |
Diametro albero(mm) | 8 |
Lunghezza dell'albero(mm) | 21 |
Angolo di passo(°) | 1.8 |
Numero di fasi | 2 |
Livello impermeabile | IP65 |
Spina aeronautica | PG9 |
Specifiche dell'encoder | |
Canali del segnale di uscita | 2 |
