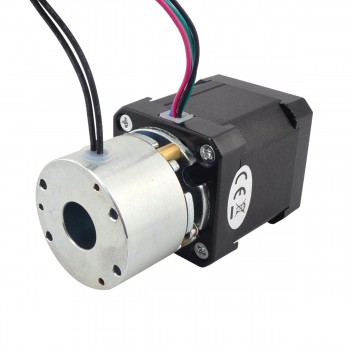

Motore passo-passo Nema 17 bipolare 0,9 gradi 0,65 Nm 1,68 A 2,80 V con freno non eccitato
Specifiche del motore
- Codice Articolo del Costruttore: 17HM19-1684D-B025
- Tipo di motore: passo-passo bipolare
- Angolo di passo: 0,9 gradi
- Coppia di tenuta: 0.44Nm(62.32oz.in)
- Corrente/fase nominale: 1.68A
- Tensione nominale: 2.80V
- Resistenza di fase: 1.65ohms
- Induttanza: 4.10mH ± 20%(1KHz)
- Dimensione telaio: 42 x 42mm
- Lunghezza del motore: 47mm
- Diametro dell'asse: Φ5mm
- Lunghezza dell'albero: 24mm
- D-cut Lunghezza: 15mm
- Numero di contatti: 4
- Lunghezza del cavo: 500mm
Specifiche del freno
- Tipo di freno: non eccitato
- Coppia di attrito statico: 0.25Nm(35.4oz.in)
- Momento d'inerzia : 0.6x10-6kg.cm2
- Tensione nominale: 24V
- Energia: 5W
- Classe di resistenza al calore: F
- Max. Velocità: 5000rpm
- Peso: 0.2kg
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Black
|
Green
|
Red
|
Blue
|
Risorse
- Scheda tecnica completa: 17HM19-1684D-B025.pdf
- 17HM19-1684D-B025.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche del motore | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 44 |
| Coppia di tenuta (oz.in) | 62.322 |
| Induttanza(mH) | 4.1 |
| Lunghezza cavo(mm) | 500 |
| Dimensione della cornice | Nema 17 |
| Numero di cavo | 4 |
| Resistenza di fase(ohm) | 1.65 |
| Corrente nominale (A) | 1.68 |
| Diametro albero(mm) | 5 |
| Lunghezza dell'albero(mm) | 24 |
| Angolo di passo(°) | 0.9 |
| Specifiche del freno | |
| Tensione di guida(V) | 24 |
| Heat-resistance Class | F |
| Max. Speed(rpm) | 5000 |
| Momento d'inerzia(kg.cm2) | 0.6x10-6 |
| Potenza(W) | 5 |
| Coppia di attrito statico(Nm) | 0.25 |
| Coppia di attrito statico(oz.in) | 35.4 |
