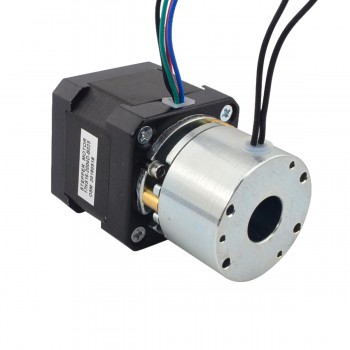

Motore passo-passo Nema 17 bipolare 1,8 gradi 0,65 Nm 2 A 2,20 V con freno non eccitato
-
Manuali e documentazione:
Scheda tecnica completa:
Motore passo-passo Nema 17 bipolare 1,8 gradi 0,65 Nm 2 A 2,20 V con freno non eccitato
Specifiche del motore
Codice Articolo del Costruttore: 17HS16-2004D-B025
Tipo di motore: passo-passo bipolare
Angolo di passo: 1,8 gradi
Coppia di tenuta: 0.45Nm(63.74once pollici)
Corrente/fase nominale: 2.00A
Tensione nominale: 2.20V
Resistenza di fase: 1.1ohms
Induttanza: 2.60mH ± 20%(1KHz)
Dimensione telaio: 42 x 42mm
Lunghezza del motore: 40mm
Diametro dell'asse: Φ5mm
Lunghezza dell'albero: 24mm
Lunghezza taglio a D: 15mm
Numero di contatti: 4
Lunghezza del cavo: 500mm
Specifiche del freno
Tipo di freno: non eccitato
Coppia di attrito statico: 0.25Nm(35.4once pollici)
Momento d'inerzia: 0.6x10-6kg.cm2
Tensione nominale: 24V
Energia: 5W
Classe di resistenza al calore: F
Velocità massima: 5000rpm
Peso: 0.2kg
Connessione
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche del motore | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 45 |
| Coppia di tenuta (oz.in) | 63.738 |
| Induttanza(mH) | 2.6 |
| Lunghezza cavo(mm) | 500 |
| Dimensione della cornice | Nema 17 |
| Numero di cavo | 4 |
| Resistenza di fase(ohm) | 1.1 |
| Corrente nominale (A) | 2.0 |
| Diametro albero(mm) | 5 |
| Lunghezza dell'albero(mm) | 24 |
| Angolo di passo(°) | 1.8 |
| Specifiche del freno | |
| Tensione di guida(V) | 24 |
| Heat-resistance Class | F |
| Max. Speed(rpm) | 5000 |
| Momento d'inerzia(kg.cm2) | 0.6x10-6 |
| Potenza(W) | 5 |
| Coppia di attrito statico(Nm) | 0.25 |
| Coppia di attrito statico(oz.in) | 35.4 |
