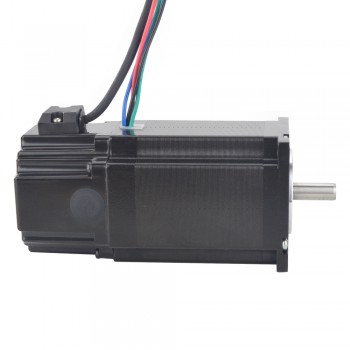

Motore passo-passo Nema 23 serie P 1,8 gradi 2 Nm 5,0 A 2 fasi con freno elettromagnetico
Specifica Elettrica
- Codice Articolo del Costruttore: 23BK20-20
- Numero di fasi: 2
- Angolo di passo: 1,8 gradi
- Coppia di tenuta: 2 Nm(283.28 oz.in)
- Corrente/fase nominale: 5.0 A
- Resistenza di fase: 0.4 ohms
- Induttanza: 1.8 mH ± 20%(1KHz)
Specifica Fisica
- Dimensione telaio: 57 x 57 mm
- Altezza del motore: 76.5 mm
- Diametro dell'asse: Φ8 mm
- Lunghezza asta: 21 mm
- D-cut Lunghezza: 15 mm
- Number of Leads: 4
- Lunghezza del cavo: 500 mm
- Peso: 1.06 kg
Freno Connessioni
- Red--24V+
- Red--24V-
- 2.0Nm
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Black
|
Green
|
Red
|
Blue
|
Risorse
- Scheda tecnica completa: 23BK20-20.pdf
- Torque Curve: 23BK20-20 Torque Curve.pdf
- 23BK20-20.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche del motore | |
|---|---|
| Coppia di tenuta (Ncm) | 200 |
| Coppia di tenuta (oz.in) | 283.28 |
| Induttanza(mH) | 1.8 |
| Dimensione della cornice | Nema 23 |
| Numero di cavo | 4 |
| Resistenza di fase(ohm) | 0.4 |
| Corrente nominale (A) | 5.0 |
| Diametro albero(mm) | 8 |
| Lunghezza dell'albero(mm) | 21 |
| Angolo di passo(°) | 1.8 |
| Numero di fasi | 2 |
| Specifiche del freno | |
| Tensione di guida(V) | 24 |
| Coppia di attrito statico(Nm) | 2.0 |
| Coppia di attrito statico(oz.in) | 283.28 |
