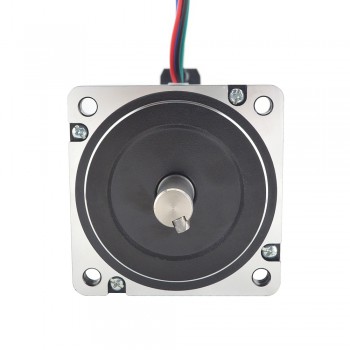

Motore passo-passo Nema 34 serie P 1,8 gradi 4,5 Nm 6,0 A 2 fasi con freno elettromagnetico
Specifica Elettrica
- Codice Articolo del Costruttore: 34BK50-45
- Numero di fasi: 2
- Angolo di passo: 1,8 gradi
- Coppia di tenuta: 4.5 Nm(637.38 oz.in)
- Corrente/fase nominale: 6.0 A
- Resistenza di fase: 0.34 ohms
- Induttanza: 2.4 mH ± 20%(1KHz)
Specifica Fisica
- Dimensione telaio: 86 x 86 mm
- Altezza del motore: 74 mm
- Diametro dell'asse: Φ14 mm
- Lunghezza asta: 37 mm
- keyway Length: 25 mm
- Number of Leads: 4
- Lunghezza del cavo: 500 mm
- Peso: 2.1 kg
Freno Connessioni
- Rosso--24V+
- Rosso--24V-
- 5.0Nm
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Nero
|
Verde
|
Rosso
|
Blu
|
Risorse
- Scheda tecnica completa: 34BK50-45.pdf
- Curva di coppia: 34BK50-45 Torque Curve.pdf
- 34BK50-45.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche del motore | |
|---|---|
| Coppia di tenuta (Ncm) | 450 |
| Coppia di tenuta (oz.in) | 637.38 |
| Induttanza(mH) | 2.4 |
| Lunghezza cavo(mm) | 500 |
| Dimensione della cornice | Nema 34 |
| Numero di cavo | 4 |
| Resistenza di fase(ohm) | 0.34 |
| Corrente nominale (A) | 6.0 |
| Diametro albero(mm) | 14 |
| Lunghezza dell'albero(mm) | 37 |
| Angolo di passo(°) | 1.8 |
| Numero di fasi | 2 |
| Specifiche del freno | |
| Tensione di guida(V) | 24 |
| Coppia di attrito statico(Nm) | 5.0 |
| Coppia di attrito statico(oz.in) | 708.2 |
