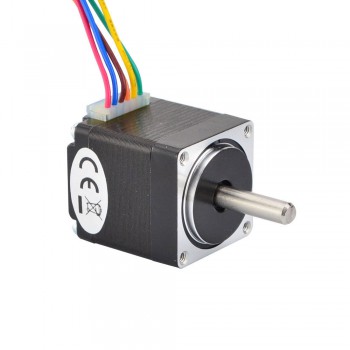

Motore passo-passo Nema 11 a doppio albero unipolare 1,8 gradi 4,3 Ncm 0,95 A 2,7 V 28x31 mm 6 fili
Questo motore passo-passo Unipolare con Angolo di passo 1,8 gradi e dimensioni 28x28x31,5mm. Ha 6 fili, ogni fase disegna 0,95 A a 2,66 V, con Coppia di tenuta 4,3 Ncm (6,1 once). Un albero Posteriore da 10mm era per encoder o uguali.
Specifica Elettrica
- Codice Articolo del Costruttore: 11HS12-0956D
- Tipo di motore: Unipolare
- Angolo di passo: 1,8 gradi
- Coppia di tenuta: 4.3Ncm(6.1oz.in)
- Corrente/fase nominale: 0.95A
- Resistenza di fase: 2.8ohms
- Induttanza: 1mH ± 20%(1KHz)
Specifica Fisica
- Dimensione telaio: 28 x 28mm
- Altezza del motore: 31.5mm
- Diametro dell'asse: Φ5mm
- Davanti Lunghezza asta: 20mm
- Posteriore Lunghezza asta: 10mm
- Numero di cavi: 6
- Lunghezza del cavo: 300mm
- Peso: 110g
Connessione
| A+ | O+ | A- | B+ | O- | B- |
| Rosso | Nero | Giallo | Blu | Arancia | Verde |
Risorse
- Scheda tecnica completa: 11HS12-0956D.pdf
- Curva di coppia: 11HS12-0956D Torque Curve.pdf
- 11HS12-0956D.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Unipolare |
| Coppia di tenuta (Ncm) | 4.3 |
| Coppia di tenuta (oz.in) | 6.1 |
| Induttanza(mH) | 1 |
| Resistenza di fase(ohm) | 2.8 |
| Corrente nominale (A) | 0.95 |
| Angolo di passo(°) | 1.8 |
| Specifiche del motore | |
| Lunghezza del corpo(mm) | 31.5 |
| Specifica fisica | |
| Dimensioni telaio(mm) | 28x28 |
| Albero singolo/Albero doppio | Albero doppio |
| Tipo di albero | O |
| Diametro albero(mm) | 5 |
| Lunghezza dell'albero(mm) | 20 |
| Numero di cavo | 6 |
| Lunghezza cavo(mm) | 300 |
| Peso(g) | 110 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
