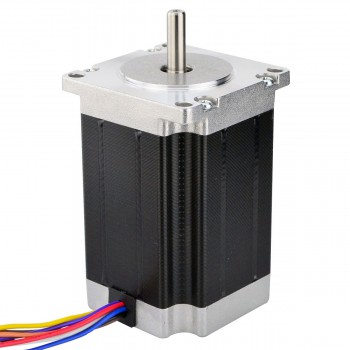

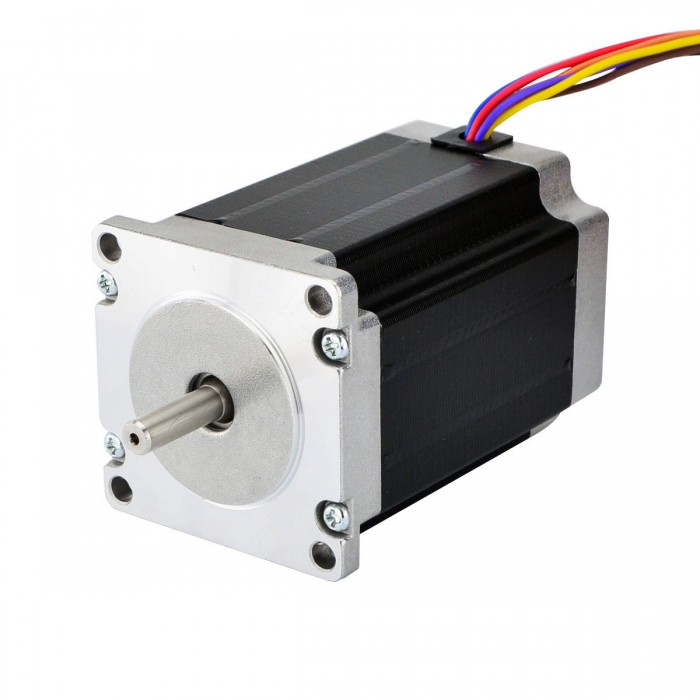

Motore passo-passo Nema 23 bipolare 1,8 gradi 2,83Nm 4A 2,26V 57x57x84mm 8 fili
Questo motore passo-passo nema 23 con Angolo di passo 1,8 gradi e dimensioni 57x57x84mm. Ha 8 fili, che hanno tre opzioni di connessione: Unipolare o Bipolare (seriale) o Bipolare (parallela), è possibile scegliere qualsiasi tipo come si desidera. La coppia di tenuta raggiunge 2,0 Nm (283oz.in) con Unipolare Connessione e 2,83 Nm (400oz.in) con Connessione Bipolare.
Specifica Elettrica
- Codice Articolo del Costruttore: 23HS33-4008S
- Tipo di motore: Unipolare / Bipolare
- Angolo di passo: 1,8 gradi
- Coppia di tenuta(Bipolare): 2.83Nm(400oz.in)
- Coppia di tenuta(Unipolare): 2.0Nm(283oz.in)
- Corrente nominale(Bipolare seriale): 2.83A
- Corrente nominale(Bipolare Parallelo): 5.66A
- Corrente nominale(Unipolare): 4.0A
- Resistenza di fase(Bipolare seriale): 1.6ohms
- Resistenza di fase(Bipolare Parallelo): 0.4ohms
- Resistenza di fase(Unipolare): 0.8ohms
- Induttanza(Bipolare seriale): 7.2mH ± 20%(1KHz)
- Induttanza(Bipolare Parallelo): 1.8mH ± 20%(1KHz)
- Induttanza(Unipolare): 1.8mH ± 20%(1KHz)
Specifica Fisica
- Dimensione telaio: 57 x 57mm
- Altezza del motore: 84mm
- Diametro dell'asse: Φ6.35mm
- Lunghezza asta: 21mm
- D-cut Lunghezza: 15mm
- Numero di cavi: 8
- Lunghezza del cavo: 300mm
- Peso: 1.13kg
Connessione
A+
|
A-
|
C-
|
C+
|
B+
|
B-
|
D-
|
D+
|
Nero
|
Bianco
|
BRN
|
Arancia
|
Rosso
|
PUR
|
Blu
|
Giallo
|
Risorse
- Scheda tecnica completa: 23HS33-4008S.pdf
- Curva di coppia:23HS33-4008S_Torque_Curve.pdf
- 23HS33-4008S.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
Specifiche elettriche | |
---|---|
Bipolare/Unipolare | Bipolare/Unipolare |
Coppia di tenuta (Ncm) | 283 |
Coppia di tenuta (oz.in) | 400 |
Induttanza(mH) | 1.8 |
Resistenza di fase(ohm) | 0.4 |
Corrente nominale (A) | 5.66 |
Angolo di passo(°) | 1.8 |
Specifica fisica | |
Lunghezza del corpo(mm) | 84 |
Dimensioni telaio(mm) | 57x57 |
Albero singolo/Albero doppio | Albero singolo |
Tipo di albero | D-Cut |
Diametro albero(mm) | 6.35 |
Lunghezza dell'albero(mm) | 21 |
Numero di cavo | 8 |
Lunghezza cavo(mm) | 300 |
Peso(g) | 1130 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
