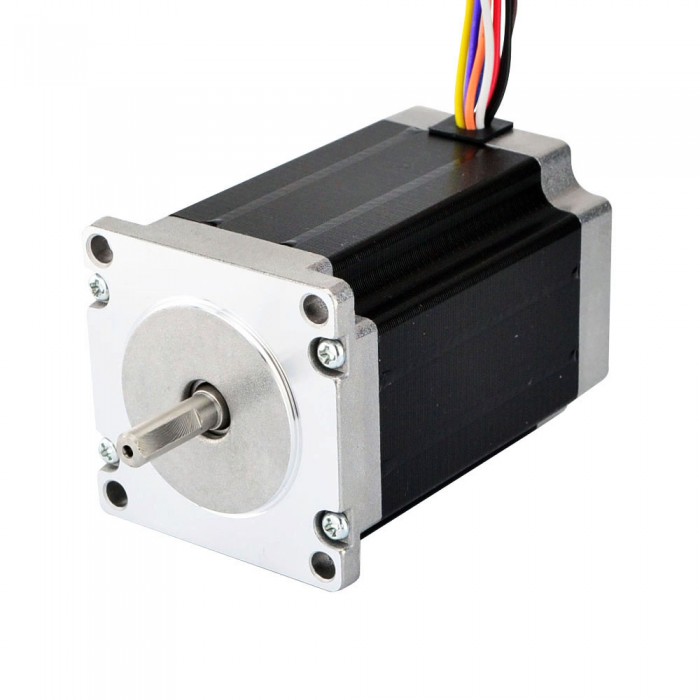

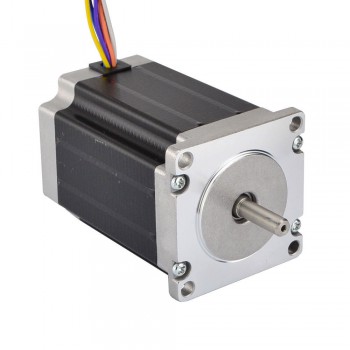

Doppio albero motore passo-passo Nema 23 unipolare/bipolare 1.8 gradi 2.83Nm 4A 57x84mm 8 fili
-
Manuali e documentazione:
Scheda tecnica completa:
Torque Curver:
Doppio albero motore passo-passo Nema 23 unipolare/bipolare 1.8 gradi 2.83Nm 4A 57x84mm 8 fili

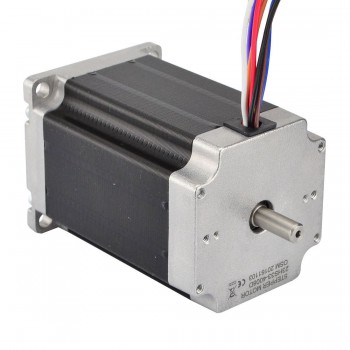

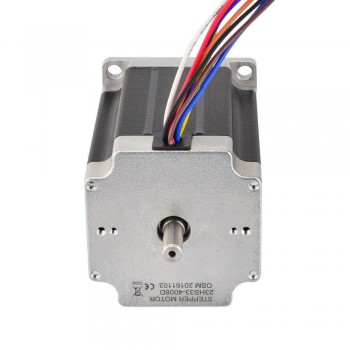

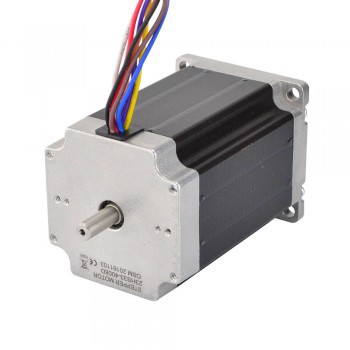

Questo motore passo-passo nema 23 con Angolo di passo 1,8 gradi e dimensioni 57x57x84mm. Ha 8 fili, che hanno tre opzioni di connessione: Unipolare o Bipolare (seriale) o Bipolare (parallela), è possibile scegliere qualsiasi tipo come si desidera. La coppia di tenuta raggiunge 2.0 Nm (283once pollici) con Connessione Unipolare e 2.83 Nm (400once pollici) con Connessione Bipolare. Un albero Posteriore può montare encoder, volantino o uguali.
Specifica Elettrica
Codice Articolo del Costruttore: 23HS33-4008D
Tipo di motore: Unipolare / Bipolare
Angolo di passo: 1,8 gradi
Coppia di tenuta(Bipolare): 2.83Nm(400once pollici)
Coppia di tenuta(Unipolare): 2.0Nm(283once pollici)
Corrente nominale(Bipolare seriale): 2.83A
Corrente nominale(Bipolare Parallelo): 5.66A
Corrente nominale(Unipolare): 4.0A
Resistenza di fase(Bipolare seriale): 1.6ohms
Resistenza di fase(Bipolare Parallelo): 0.4ohms
Resistenza di fase(Unipolare): 0.8ohms
Induttanza(Bipolare seriale): 7.2mH ± 20%(1KHz)
Induttanza(Bipolare Parallelo): 1.8mH ± 20%(1KHz)
Induttanza(Unipolare): 1.8mH ± 20%(1KHz)
Specifica Fisica
Dimensione telaio: 57 x 57mm
Altezza del motore: 84mm
Diametro dell'asse: Φ6.35mm
Davanti Lunghezza asta: 21mm
Lunghezza taglio a D: 15mm
Posteriore Lunghezza asta: 15mm
Numero di cavi: 8
Lunghezza del cavo: 300mm
Peso: 1.13kg
Connessione
| A+ | A- | C- | C+ | B+ | B- | D- | D+ |
| Nero | Bianco | BRN | Arancia | Rosso | PUR | Blu | Giallo |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare/Unipolare |
| Coppia di tenuta (Ncm) | 283 |
| Coppia di tenuta (oz.in) | 400 |
| Induttanza(mH) | 1.8 |
| Resistenza di fase(ohm) | 0.4 |
| Corrente nominale (A) | 5.66 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 84 |
| Dimensioni telaio(mm) | 57x57 |
| Albero singolo/Albero doppio | Albero doppio |
| Tipo di albero | Taglio a D |
| Diametro albero(mm) | 6.35 |
| Lunghezza dell'albero(mm) | 21 |
| Numero di cavo | 8 |
| Lunghezza cavo(mm) | 300 |
| Peso(g) | 1130 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
