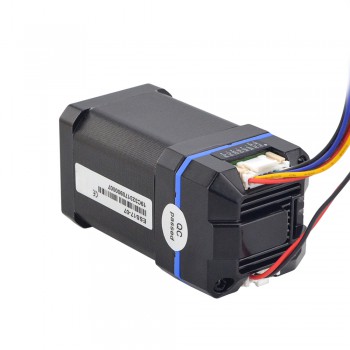

Servomotore passo-passo a circuito chiuso integrato Nema 17 24-36 V CC 0,60 Nm 1000 CPR ESS serie
-
Manuali e documentazione:
Scheda dati:
Curva di coppia:
Servomotore passo-passo a circuito chiuso integrato Nema 17 24-36 V CC 0,60 Nm 1000 CPR ESS serie
Specifiche elettriche
Numero parte: ESS17-07
Tenendo coppia: 0.6Nm(85once pollici)
Tensione di ingresso: 24 - 36VDC
Corrente di picco in uscita: 0.8 - 2.0A
Corrente d'ingresso logico: 10mA
Tensione di ingresso logica: 5V
Tipo di encoder: Incrementale
Tipo di uscita dell'encoder: Differenziale
Risoluzione dell'encoder: 1000CPR
Canali del segnale di uscita dell'encoder: 2
Resistenza di isolamento: Più di 100MΩ
Rigidità dielettrica: 500VAC for 1MIN.
Specifiche fisiche
Dimensione della cornice: 42 x 42mm
Lunghezza del corpo: 60mm
Diametro dell'albero: Φ5mm
Lunghezza dell'albero con taglio a D: 15mm
Lunghezza dell'albero: 24mm
Peso: 531g
Specifiche del connettore
Custodia 1 Modello: 35507-0800
Modello terminale 1: 50212-8000
Custodia 2 Modello: 35507-0600
Modello terminale 2: 50212-8000
Connessione
| PU+ | PU- | DR+ | DR- | MF+ | MF- | ALM+ | ALM- |
| rosso | giallo | blu | nero | marrone | verde | bianca | Grigio |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Integrate Stepper Servo Motor Specification | |
|---|---|
| Tensione di ingresso (V) | 24 - 36 VDC |
| Length(mm) | 60 |
| Corrente di uscita | 0.8 - 2.0 A |
