Kit motore passo-passo ad anello chiuso a 1 asse 4,25 Nm 1,8 gradi Nema 24 Motore passo-passo ad anello chiuso & Driver

Kit motore passo-passo ad anello chiuso a 1 asse 4,25 Nm 1,8 gradi Nema 24 Motore passo-passo ad anello chiuso & Driver
NO.:1-OK2D42BH-24HS40
Scrivi una recensione
Il nostro prezzo:€109.78
Quantità:- +

Più acquisti, più risparmi!
2 - 4 5 - 9 10 - 49 50 - Max
€104.29 €102.09 €98.80 €93.31
Aggiungi al carrello
Chi ha acquistato questo articolo ha comprato anche

Kit motore passo-passo ad anello chiuso a 1 asse 4,25 Nm 1,8 gradi Nema 24 Motore passo-passo ad anello chiuso & Driver



Questo kit CNC include:

1 x Driver passo-passo ad anello chiuso 0~5.6A 18~70VDC per motore passo-passo Nema 17, Nema 23, Nema 24
1 motore passo-passo Nema 24 a circuito chiuso 4,25 Nm/601,97 once Encoder 1000 CPR
1 cavo di prolunga per encoder lungo 1,7 m (67") per driver passo-passo ad anello chiuso

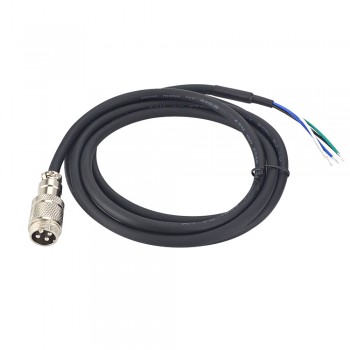

1 x RV-4 AWG20 Cavo di prolunga motore lungo 1,7 m (67") con spina aeronautica GX16 per motori passo-passo a circuito chiuso Nema 23 e 24 (solo per motore modello spina aeronautica)



Specifiche del motore:
Codice produttore: 24HS40-5804D-E1000
Tipo di motore: passo-passo bipolare
Angolo di passo: 1,8 gradi
Dimensioni della cornice: 60 x 60 mm
Coppia di tenuta: 4,25 Nm (601,97 once in)
Corrente/fase nominale: 5,8 A
Diametro dell'albero: Φ8mm
Lunghezza dell'albero con taglio a D completo: 25 mm
Resistenza di fase: 0,82 ohm
Induttanza: 2,7 mH ± 20% (1 KHz)
Numero di cavi: 4
Lunghezza cavo: 300 mm
Tensione di pilotaggio: 5V
Corrente di uscita: 55 mA
Risoluzione: 1000ppr
Segnale di uscita: 2 canali
Diametro foro: Φ8mm
Frequenza di uscita: ≤1MHz
Velocità di marcia: ≤5000 giri/min
Protezione IP: IP20



Connessione

A+ A- B+ B-
Bianco Verde Blu Nero



Specifiche del driver
Parametri di prestazione:
Adozione del nuovo chip DSP dual-core dedicato al controllo motore a 32 bit;
Adozione di algoritmi avanzati di controllo vettoriale della corrente, della velocità e della posizione ad anello chiuso;
Il rapporto corrente statica e corrente dinamica può essere impostato automaticamente;
Il motore è dotato di un encoder ad precisione da 1000 linee;
Ingresso segnale differenziale isolato da fotoaccoppiatore;
La frequenza di risposta all'impulso può raggiungere fino a 300 KHZ;
Suddiviso in 16 impostazioni (400~51200) per soddisfare le esigenze della maggior parte dei clienti;
Ha diverse funzioni di protezione come sovracorrente, sovratensione, velocità eccessiva, surriscaldamento ed errore di tracciamento eccessivo.


Specifiche:
Modello:OK2D42BH
Corrente di picco in uscita: 0 ~ 5,6 A
Tensione in ingresso: +18~70 V CC (tipico 36 V CC)
Corrente del segnale logico: 7~16 mA (tipico 10 mA)
Frequenza di ingresso a impulsi: 0~200kHz
Micropasso (passi/giro): 400~51200 ppr
Corrente dell'encoder: 50 mA
Resistenza di isolamento: 500 MΩ
Peso: 580 g;


Ambiente operativo e altre specifiche:
Raffreddamento: raffreddamento naturale o raffreddamento forzato
Ambiente: evitare polvere, nebbia d'olio e gas corrosivi
Temperatura ambiente: 0℃ - 50℃
Umidità: <80% RH (senza condensa, senza brina)
Temperatura operativa: 70 ℃ MAX
Vibrazione: 5,9 m/s2Max
Temperatura di conservazione: -20℃ -+80℃;

Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!

Prev: Kit motore passo-passo ad anello chiuso a 1 asse 3,5 Nm 1,8 gradi Nema 24 Motore passo-passo ad anello chiuso & Driver
Next: Kit motore passo-passo ad anello chiuso a 1 asse 5,8 Nm 1,8 gradi Nema 34 Motore passo-passo ad anello chiuso & Driver
CNC Kit Specification
No of Axis Asse singolo
Open-loop/Closed-loop circuito chiuso
Specifiche del motore
Coppia di tenuta (Ncm) 425
Coppia di tenuta (oz.in) 601.97
Induttanza(mH) 2.7
Lunghezza cavo(mm) 300
Dimensione della cornice Nema 24
Numero di cavo 4
Resistenza di fase(ohm) 0.82
Corrente nominale (A) 5.8
Diametro albero(mm) 8
Lunghezza dell'albero(mm) 25
Angolo di passo(°) 1.8
Specifiche dell'encoder
IP Protection IP20
Corrente di uscita(mA) 55
Frequenza di uscita ≤1
Risoluzione(CPR) 1000
Velocità di marcia(rpm) ≤5000
Canali del segnale di uscita 2 canali
