Kit CNC motore passo-passo a 1 asse 1.26Nm 1,8 Gradi Nema 23 Motore passo-passo e driver passo-passo digitale
-
Manuali e documentazione:
Scheda tecnica del motore:
Manuale del conducente:
Kit CNC motore passo-passo a 1 asse 1.26Nm 1,8 Gradi Nema 23 Motore passo-passo e driver passo-passo digitale
Questo kit CNC include:
1 x Driver passo-passo digitale di piccole dimensioni Corrente RMS Max 3A 24-48VDC PUL/DIR e CW/CCW
1 x Nema 23 Bipolare 1.8deg 1.26Nm (178.4once pollici) 2.8A 2.5V 57x57x56mm 4 Fili
Specifiche del motore
Codice produttore: 23HS22-2804S
Tipo di motore: passo-passo bipolare
Angolo di passo: 1,8 gradi
Coppia di tenuta: 1,26 Nm (178,4 once in)
Corrente/fase nominale: 2,8 A
Tensione: 2,5 V
Resistenza di fase: 0,9 ohm
Induttanza: 2,5 mH ± 20% (1 KHz)
Dimensioni della cornice: 57 x 57 mm
Lunghezza del corpo: 56 mm
Diametro albero: Φ6,35 mm
Lunghezza albero: 21 mm
Numero di cavi: 4
Lunghezza cavo: 300 mm
Peso: 700 g
Connessione
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |

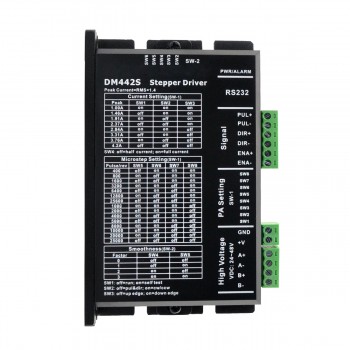

Specifiche del driver
Tensione di ingresso: DC24V~48V
Frequenza massima degli impulsi: 200K
Velocità di comunicazione predefinita: 57,6 kbps
Valore di sovratensione: 60V
Dimensioni complessive (mm): 115,7x69,3x26,65
Peso: circa 260 g
Ambiente: evitare polvere, nebbia d'olio e gas corrosivi
Temperatura di funzionamento: 0~70℃
Temperatura di stoccaggio: -20℃~+80℃
Umidità: 40~90% RH
Metodo di raffreddamento: raffreddamento naturale o raffreddamento ad aria forzata
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| CNC Kit Specification | |
|---|---|
| Open-loop/Closed-loop | Circuito aperto |
| Specifiche del motore | |
| Lunghezza del corpo(mm) | 56 |
| Coppia di tenuta (Ncm) | 126 |
| Coppia di tenuta (oz.in) | 178.4 |
| Induttanza(mH) | 2.5 |
| Lunghezza cavo(mm) | 300 |
| Dimensione della cornice | Nema 23 |
| Numero di cavo | 4 |
| Resistenza di fase(ohm) | 0.9 |
| Corrente nominale (A) | 2.8 |
| Diametro albero(mm) | 6.35 |
| Lunghezza dell'albero(mm) | 21 |
| Angolo di passo(°) | 1.8 |
| Specifiche del driver passo-passo | |
| Massimo. Ingresso a impulsi(kHZ) | 200 |
| Microstep(Passi/giro) | 400-25000 |
| Corrente di uscita(A) | 1 - 4.2 |
| Tensione di ingresso(V) | 24-48VDC |
| Specifica fisica | |
| Peso(g) | 1150 |
