Kit motore passo-passo a 1 asse 4.0Nm 1,8 Gradi Bipolare Nema 24 Motore passo-passo e driver
-
Manuali e documentazione:
Scheda tecnica completa:
Curva di coppia del motore:
Manuale del driver:
Manuale del driver:
Kit motore passo-passo a 1 asse 4.0Nm 1,8 Gradi Bipolare Nema 24 Motore passo-passo e driver

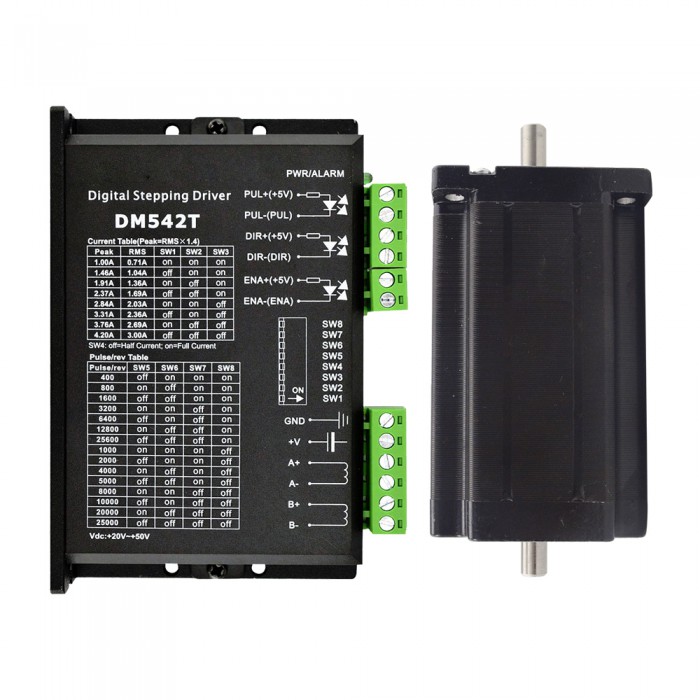

Questo kit CNC incluso:
1 x Digitale Motore passo-passo Drive 1.0-4.2A 20-50VDC for Nema 17, 23, 24 Motori Passo Passo

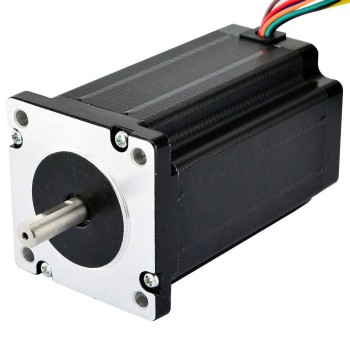

1 x Doppio albero Nema 24 Bipolare 4Nm (566 once pollici) 60x60x100mm 8 Wires
Specifiche del motore
Codice Articolo del Costruttore: 24HS39-3008D
Tipo di motore: bipolare passo passo
Angolo di passo: 1,8 gradi
Coppia di tenuta(Bipolare): 4Nm(566once pollici)
Coppia di tenuta(Unipolare): 2.8Nm(397once pollici)
Corrente/fase nominale(Bipolare Parallelo): 4.24A
Corrente/fase nominale(Bipolare seriale): 2.12A
Corrente/fase nominale(Unipolare): 3A
Resistenza di fase(Bipolare Parallelo): 0.7ohms
Resistenza di fase(Bipolare seriale): 2.8ohms
Resistenza di fase(Unipolare): 1.4ohms
Induttanza(Bipolare Parallelo): 3mH ± 20%(1KHz)
Induttanza(Bipolare seriale): 12mH ± 20%(1KHz)
Induttanza(Unipolare): 3mH ± 20%(1KHz)
Dimensione telaio: 60 x 60mm
Altezza del motore: 100mm
Diametro dell'asse: Φ8mm
Lunghezza asta: 24mm
Lunghezza taglio a D: 20mm
Numero di cavi: 4
Lunghezza del cavo: 400mm
Peso: 1.6kg
Connessione
| A+ | A- | C+ | C- | B+ | B- | D+ | D- |
| Rosso | Giallo | Nero | Blu | Bianco | Arancia | Verde | BRN |
Specifica del driver
Ingresso Tensione nominale 20-50VDC
L'anti-risonanza fornisce una coppia ottimale e instabilità nulle a valori medi
Auto-identificazione del motore e configurazione automatica dei parametri all'accensione, offrono risposte ottimali con diversi motori
Multi-Stepping consente un ingresso step a bassa risoluzione per produrre un'uscita microstep più elevata, offrendo così un movimento del motore più fluido
15 risoluzioni microstep selezionabili tra cui 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
Avvio graduale senza "salto" all'accensione
8 corrente di picco selezionabile compreso 1.00A, 1.46A, 1.91A, 2.37A, 2.84A, 3.31A, 3.76A, 4.20A
Frequenza di ingresso impulsiva fino a 200 KHz, Ingresso TTL compatibile e isolato otticamente
Riduzione automatica della corrente di riposo
Adatto per motori a 2 fasi e 4 fasi
Supporta la modalità PUL / DIR
Over-Tensione protezione nominale e sovracorrente
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| CNC Kit Specification | |
|---|---|
| No of Axis | Asse singolo |
| Open-loop/Closed-loop | Circuito aperto |
| Specifiche del motore | |
| Lunghezza del corpo(mm) | 100 |
| Coppia di tenuta (Ncm) | 400 |
| Coppia di tenuta (oz.in) | 566.4 |
| Induttanza(mH) | 3 |
| Lunghezza cavo(mm) | 400 |
| Dimensione della cornice | Nema 24 |
| Numero di cavo | 4 |
| Resistenza di fase(ohm) | 0.7 |
| Corrente nominale (A) | 4.24 |
| Diametro albero(mm) | 8 |
| Lunghezza dell'albero(mm) | 24 |
| Angolo di passo(°) | 1.8 |
| Specifiche del driver passo-passo | |
| Massimo. Ingresso a impulsi(kHZ) | 300 |
| Microstep(Passi/giro) | 400 - 51200 |
| Corrente di uscita(A) | 1.5 - 4.5 |
| Larghezza di impulso(μs) | 1.5 |
| Tensione di ingresso(V) | 24 - 50 |
| Specifica fisica | |
| Peso(g) | 2150 |
