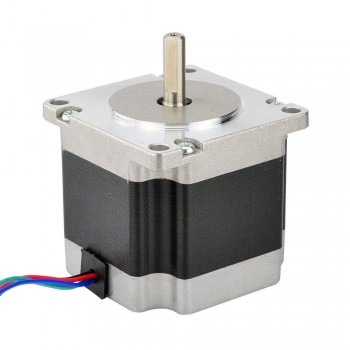

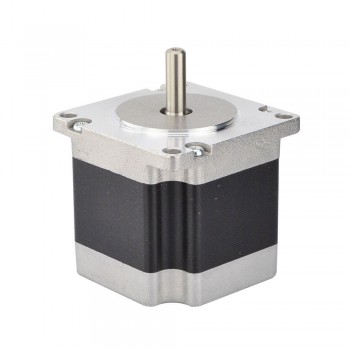

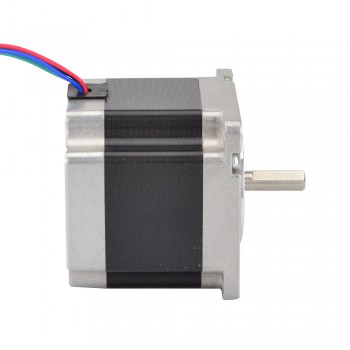

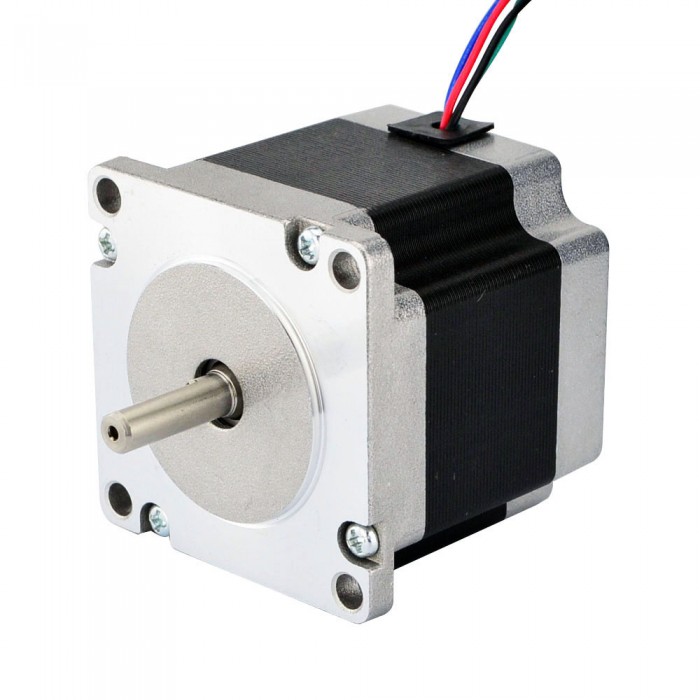

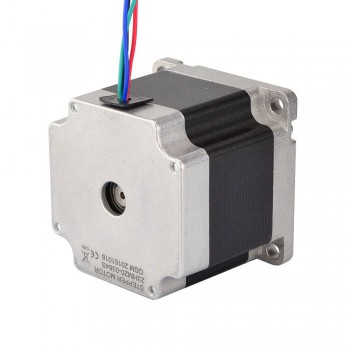

Motore passo-passo Nema 23 bipolare 0,9 gradi 1,26 Nm 2,8 A 2,5 V 57x57x56 mm 4 fili
Questo motore passo-passo Nema 23 Bipolare con Angolo di passo 0.9 gradi e dimensioni 57x57x56mm. Ha 4 fili, ogni fase disegna 2.8A, con Coppia di tenuta 1.26Nm (178.4oz.in).
Specifica Elettrica
- Codice Articolo del Costruttore: 23HM22-2804S
- Tipo di motore: Bipolare
- Angolo di passo: 0,9 gradi
- Coppia di tenuta: 1.26Nm(178.4oz.in)
- Corrente/fase nominale: 2.8A
- Resistenza di fase: 1.16ohms
- Induttanza: 4.2mH ± 20%(1KHz)
Specifica Fisica
- Dimensione telaio: 57 x 57mm
- Altezza del motore: 56mm
- Diametro dell'asse: Φ6.35mm
- Lunghezza asta: 21mm
- D-cut Lunghezza: 15mm
- Numero di cavi: 4
- Lunghezza del cavo: 500mm
- Peso: 700g
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Nero
|
Verde
|
Rosso
|
Blu
|
Risorse
- Scheda tecnica completa: 23HM22-2804S.pdf
- Curva di coppia: 23HM22-2804S Torque Curve.pdf
- 23HM22-2804S.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 126 |
| Coppia di tenuta (oz.in) | 178.4 |
| Induttanza(mH) | 4.5 |
| Resistenza di fase(ohm) | 1 |
| Corrente nominale (A) | 2.8 |
| Angolo di passo(°) | 0.9 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 56 |
| Dimensioni telaio(mm) | 57x57 |
| Albero singolo/Albero doppio | Albero singolo |
| Tipo di albero | D-Cut |
| Diametro albero(mm) | 6.35 |
| Lunghezza dell'albero(mm) | 21 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 500 |
| Peso(g) | 700 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
