Motore passo-passo Nema 24 a doppio albero 1,8 gradi 3,1 Nm (439 oz.in) 60x60x80mm Albero con taglio a D 8 fili
-
Manuali e documentazione:
Scheda tecnica completa:
Curva di coppia:
Motore passo-passo Nema 24 a doppio albero 1,8 gradi 3,1 Nm (439 once pollici) 60x60x80mm Albero con taglio a D 8 fili

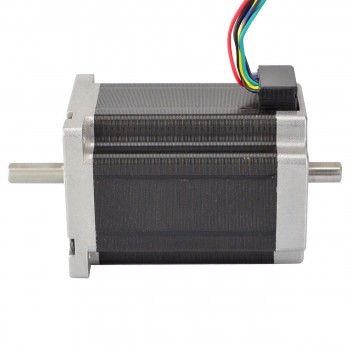

Questo motore passo-passo nema 24 con Angolo di passo 1,8 gradi e dimensioni 60x60x88mm. Ha 8 fili, che hanno tre opzioni di connessione: Unipolare o Bipolare (seriale) o Bipolare (parallelo), è possibile scegliere qualsiasi tipo come si desidera. La coppia di tenuta raggiunge 2,2 Nm (312once pollici) con Unipolare Connessione e 3,1 Nm (439once pollici) con Connessione Bipolare. Un albero Posteriore può montare encoder, volantino o uguali.
Specifica Elettrica
Codice Articolo del Costruttore: 24HS34-3008D
Tipo di motore: Unipolare / Bipolare
Angolo di passo: 1,8 gradi
Coppia di tenuta(Bipolare): 3,1Nm(439once pollici)
Coppia di tenuta(Unipolare): 2,2Nm(312once pollici)
Corrente nominale(Bipolare seriale): 2,1A
Corrente nominale(Bipolare Parallelo): 4,2A
Corrente nominale(Unipolare): 3,0A
Resistenza di fase(Bipolare seriale): 2,6ohms
Resistenza di fase(Bipolare Parallelo): 0,65ohms
Resistenza di fase(Unipolare): 1,3ohms
Induttanza(Bipolare seriale): 12,8mH ± 20%(1KHz)
Induttanza(Bipolare Parallelo): 3,2mH ± 20%(1KHz)
Induttanza(Unipolare): 3,2mH ± 20%(1KHz)
Specifica Fisica
Dimensione telaio: 60 x 60mm
Altezza del motore: 88mm
Diametro dell'asse: Φ8mm
Davanti Lunghezza asta: 24mm
Posteriore Lunghezza asta: 15mm
Lunghezza taglio a D: 20mm
Numero di cavi: 8
Lunghezza del cavo: 600mm
Peso: 1,34kg
Connessione
| A+ | A- | C+ | C- | B+ | B- | D+ | D- |
| Rosso | Giallo | Nero | Blu | Bianco | PUR | Verde | BRN |
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare/Unipolare |
| Coppia di tenuta (Ncm) | 310 |
| Coppia di tenuta (oz.in) | 439 |
| Induttanza(mH) | 3,2 |
| Resistenza di fase(ohm) | 0,65 |
| Corrente nominale (A) | 4,2 |
| Angolo di passo(°) | 1,8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 88 |
| Dimensioni telaio(mm) | 60x60 |
| Albero singolo/Albero doppio | Albero doppio |
| Tipo di albero | Taglio a D |
| Diametro albero(mm) | 8 |
| Lunghezza dell'albero(mm) | 24 |
| Numero di cavo | 8 |
| Lunghezza cavo(mm) | 600 |
| Peso(g) | 1340 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
- Tag:
- Nema ,
- CNC ,
- 8 fili ,
- Coppia elevata ,
- Doppio albero ,
- 3.1Nm
