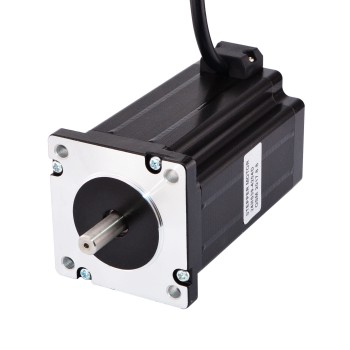

Motore passo-passo Nema 24 a doppio albero 1,8 gradi 4,2 A 4 Nm 2,96 V 60x60x100 mm 4 fili
-
Manuali e documentazione:
Scheda tecnica completa:
Curva di coppia:
Motore passo-passo Nema 24 a doppio albero 1,8 gradi 4,2 A 4 Nm 2,96 V 60x60x100 mm 4 fili
Questo è un motore a doppio albero con un albero posteriore lungo 13,5 mm e il Diametro dell'albero è di 8 mm. I fori filettati sono disponibili sul cappuccio posteriore che può essere utilizzato per i freni, encoder per volantini.
Specifica Elettrica
Codice Articolo del Costruttore: 24HS39-4204D
Tipo di motore: Passo-passo bipolare
Angolo di passo: 1,8 gradi
Coppia di tenuta: 4Nm(566.4once pollici)
Corrente/fase nominale: 4.24A
Resistenza di fase: 0.7ohms
Induttanza: 3mH ± 20%(1KHz)
Specifica Fisica
Dimensione telaio: 60 x 60mm
Altezza del motore: 100mm
Diametro dell'asse: Φ8mm
Lunghezza asta: 21mm
Lunghezza taglio a D: 15mm
lunghezza dell'asse posteriore: 13.5mm
Diametro dell'asse posteriore: Φ8mm
Numero di cavi: 4
Lunghezza del cavo: 500mm
Connessione
| A+ | A- | B+ | B- |
| Rosso | Verde | Giallo | Blu |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 400 |
| Coppia di tenuta (oz.in) | 566.4 |
| Induttanza(mH) | 3 |
| Resistenza di fase(ohm) | 0.7 |
| Corrente nominale (A) | 4.24 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 100 |
| Dimensioni telaio(mm) | 60x60 |
| Albero singolo/Albero doppio | Albero doppio |
| Tipo di albero | Taglio a D |
| Diametro albero(mm) | 8 |
| Lunghezza dell'albero(mm) | 21 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 500 |
| Peso(g) | 1700 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
