Attuatore lineare per motore passo-passo ACME NEMA 23 1,8 gradi 4,0 A 2 Nm 75 mm Stack Lead Revolution 2,54 mm (0,1") Corsa 31,8 mm
-
Manuali e documentazione:
Attuatore lineare per motore passo-passo ACME NEMA 23 1,8 gradi 4,0 A 2 Nm 75 mm Stack Lead Revolution 2,54 mm (0,1") Corsa 31,8 mm

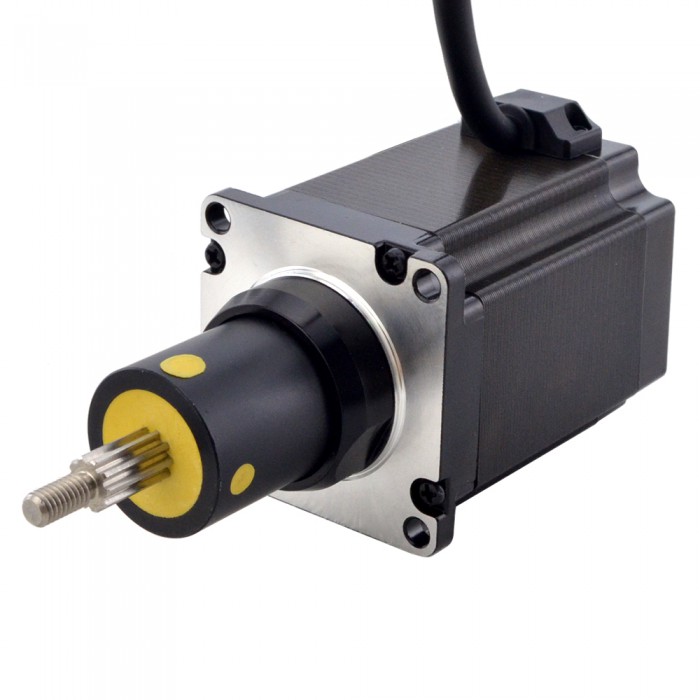

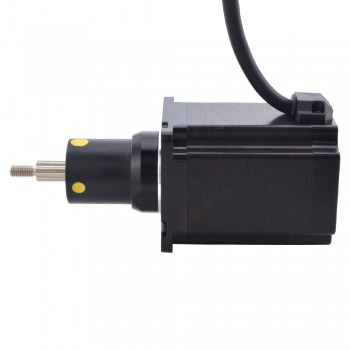

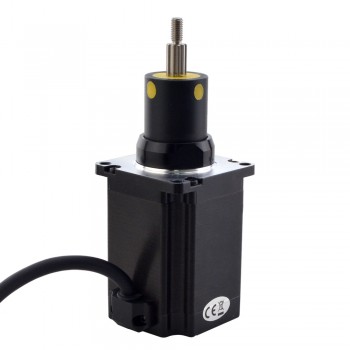

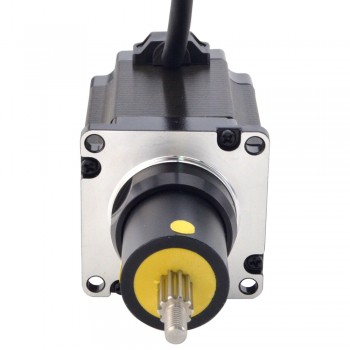

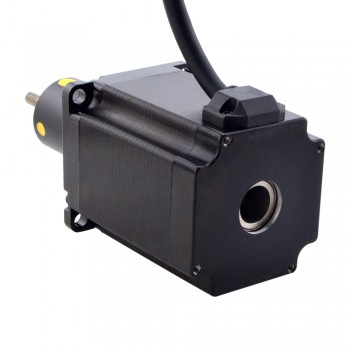

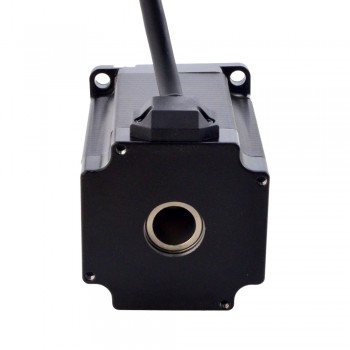

Questo modello è un motore passo-passo lineare a vite ACME Prigioniero Nema 23 con un'altezza del motore di 75 mm, un angolo di passo di 1,8 gradi e una corrente nominale di 4,0 A. È integrato con un diametro di 9,525mm(0,375"), 31,8mm(1,2520") Lunghezza del tratto, la corsa lineare è di 2,54mm(0,1") per giro.
Specifica Elettrica
Codice Articolo del Costruttore: 23C30S4004GG5-032RS
Tipo di motore: Prigioniero
Angolo di passo: 1,8°
Tenendo la coppia: 2Nm(283,28once pollici)
Corrente/fase nominale: 4,0A
Resistenza di fase: 0,9ohms
Induttanza: 4,3mH±20%(1KHz)
Specifica Fisica
Dimensione telaio: 57 x 57mm
Altezza del motore: 75mm
Lunghezza del tratto: 31,8mm(1,2520")
Diametro della vite di piombo: Φ9,525mm(0,375")
Risoluzione/Passo: 0,0127mm(0,0005")
Passo Vite: 2,54mm(0,1")
Numero di cavi: 4
Lunghezza del cavo: 500mm
Connessione
| A+ | A- | B+ | B- |
| Rosso | Rosso/bianco | Verde | Verde/Bianco |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 4,3 |
| Resistenza di fase(ohm) | 0,9 |
| Corrente nominale (A) | 4,0 |
| Angolo di passo(deg.) | 1,8 |
| Tipo di motore lineare | Prigioniero |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 75 |
| Dimensioni telaio(mm) | Nema 23 (57 x 57) |
| Lunghezza cavo(mm) | 500 |
| Diametro vite di comando(mm) | 9,525 |
| Numero di cavo | 4 |
| Passo Vite(mm) | 2,54 |
| Risoluzione/Passo(mm) | 0,0127 |
| Classificazione IP | 40 |
