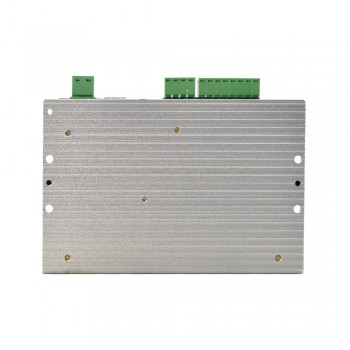

Driver passo-passo Modbus RS485 0,5-5,6 A 24-48 V CC per motore passo-passo Nema 17, Nema 23, Nema 24

La serie DMRS è un driver passo-passo basato sul protocollo Modbus RS485 standard, che utilizza la comunicazione RS485 in grado di collegare in rete fino a 31 assi. La funzione PR integrata con tabella di posizione a 16 segmenti (modalità PR) consente di risparmiare controller aggiuntivi nella maggior parte delle applicazioni punto a punto, per migliorare notevolmente l'affidabilità del sistema e ridurre i costi. La serie DMRS supporta anche la funzione di insegnamento, le modalità operative di Profile Position, Profile Velocity e Homing. Possono alimentare motori passo-passo NEMA 8, 11, 14, 17, 23 e 24 bifase.
La serie DMRS è altamente affidabile e conveniente e offre prestazioni eccellenti in molte applicazioni industriali come apparecchiature solari, tessili, civili, robotica, apparecchiature per la produzione di energia, 3C, imballaggi...

Caratteristiche principali

• Modbus RS485 standard isolato
• Tensione di alimentazione 24-48VDC, corrente di uscita max 5,6A
• Supporto protocollo Modbus RS485, comandi di posizione interni a 16 segmenti
• Modalità operative di supporto: Posizione profilo, Velocità profilo, Homing
• Funzioni di supporto: apprendimento, interruzione, salto, sospensione, circolazione del movimento
• HMI, PLC o I/O esterni avviano il movimento
• 7 ingressi programmabili: ingressi limite, origine, arresto rapido, reset allarme, abilitazione, JOG o tabella posizioni
• 3 uscite programmabili: allarme, freno, homing/istruzione/percorso completo
• Modalità di funzionamento: velocità, posizione, homing
• RS232 per collegamento al software di tuning, RS485 per controllo bus di campo
• Protezioni per sovratensione, sovracorrente, errore del cavo motore, ecc.

Confronta con Step/Direction

• Il controllo ad asse singolo integrato può far risparmiare il PLC nella maggior parte delle applicazioni punto a punto per ridurre i costi
• Ricche funzioni diagnostiche integrate e segnali di ingresso e uscita da configurare facilmente
• Modbus offre più possibilità di espansione per aggiungere valore

Lista imballaggio

• 1 x Driver per motori passo-passo DM556RS
• 1 x Cavo RS232
• 1 x 0.5m Cavo di rete RS485
• 1 x Connettore motore

Risorse

• Manuale: DM556RS.pdf
• Software: RS485_Driver_Tuning_Software.zip
• DM556RS.STEP
