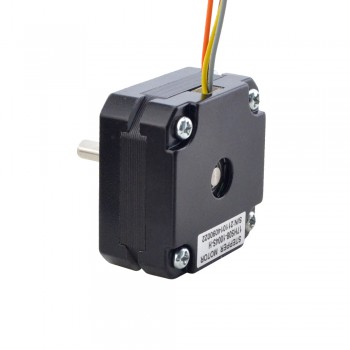

Motore passo-passo ad alta temperatura Nema 17 1,8 gradi 13Ncm 1,0A Classe di isolamento H 180C
- Manuali e documentazione: Scheda tecnica completa:
Motore passo-passo ad alta temperatura Nema 17 1,8 gradi 13Ncm 1,0A Classe di isolamento H 180C
Questo motore è stato progettato per applicazioni ad alta temperatura. Abbiamo personalizzato l'avvolgimento del motore, il cuscinetto, l'acciaio magnetico e anche lo scheletro in plastica per raggiungere la classe di isolamento H, la temperatura raggiunge i 180°C. Questo motore è ampiamente utilizzato negli estrusori delle stampanti 3D.
Specifiche elettriche
Numero di parte del produttore: 17HS08-1004S-H
Tipo di motore: Bipolare
Angolo di passo: 1,8Gradi
Coppia di tenuta: 16Ncm (22.7once pollici)
Corrente nominale/fase: 1,0A
Resistenza di fase: 3.7ohms
Induttanza: 4,5mH ± 20% (1KHz)
Classe di isolamento: H 180C (356F)
Specifiche fisiche
Dimensione del telaio: 42 x 42mm
Lunghezza del corpo: 21,5mm
Diametro dell'albero: Φ5mm
Lunghezza dell'albero: 20mm
Lunghezza taglio a D: 16,5mm
Numero di conduttori: 4
Lunghezza del piombo: 400mm
Peso: 150g
Collegamento
| A+ | A- | B+ | B- |
| GRY | BRN | Arancia | Giallo |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 16 |
| Coppia di tenuta (oz.in) | 22,7 |
| Induttanza(mH) | 4,5 |
| Resistenza di fase(ohm) | 3,7 |
| Corrente nominale (A) | 1 |
| Angolo di passo(deg.) | 1,8 |
| Classe di isolamento | H 180C(356F) |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 21,5 |
| Dimensioni telaio(mm) | Nema 17 (42 x 42) |
| Lunghezza cavo(mm) | 400 |
| Numero di cavo | 4 |
| Diametro albero(mm) | 5 |
| Lunghezza dell'albero(mm) | 20 |
| Albero singolo/Albero doppio | Albero singolo |
| Peso(g) | 150 |
| Classificazione IP | 40 |
| Tipo di albero di uscita | Taglio a D |
| Tipologia di prodotto | Motore passo-passo ibrido |
