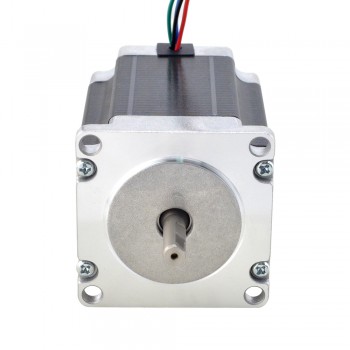

Nema 23 Motore passo-passo resistente alle alte temperature 1,8 gradi 1,85 Nm Classe di isolamento H 180C Albero con taglio a D
Questo motore è progettato per applicazioni ad alta temperatura. Abbiamo personalizzato l'avvolgimento del motore, il cuscinetto, l'acciaio magnetico e anche lo scheletro di plastica per raggiungere la classe di isolamento H, la portata di teprature fino a 180C gradi. Questo motore è ampiamente usato nella stampante 3D.
Specifiche elettriche
- Numero di parte del produttore: 23HS30-2804S-H
- Tipo di motore: Stepper bipolare
- Angolo di passo: 1,8Gradi
- Coppia di tenuta: 1.85Nm(261.98oz.in)
- Corrente nominale/fase: 2.81A
- Resistenza di fase: 1.13ohms
- Induttanza: 4.8mH ± 20%(1KHz)
- Classe di isolamento: H 180C (356F)
Specifiche fisiche
- Dimensione del telaio: 57 x 57mm
- Lunghezza del corpo: 76.5mm
- Diametro dell'albero: Φ6.35mm
- Lunghezza dell'albero: 21mm
- D-cut Lunghezza: 15mm
- Numero di conduttori: 4
- Lunghezza del piombo: 500mm
- Peso: 1000g
Collegamento
A+ |
A- |
B+ |
B- |
GRY |
BRN |
Arancia |
Giallo |
Risorse
- Scheda tecnica completa: 23HS30-2804S-H.pdf
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
Specifiche elettriche | |
---|---|
Bipolare/Unipolare | Bipolare |
Coppia di tenuta (Ncm) | 185 |
Coppia di tenuta (oz.in) | 261.98 |
Induttanza(mH) | 4.8 |
Resistenza di fase(ohm) | 1.13 |
Corrente nominale (A) | 2.81 |
Angolo di passo(deg.) | 1.8 |
Classe di isolamento | H 180C(356F) |
Specifica fisica | |
Lunghezza del corpo(mm) | 76.5 |
Dimensioni telaio(mm) | Nema 23 (57 x 57) |
Lunghezza cavo(mm) | 500 |
Numero di cavo | 4 |
Diametro albero(mm) | 6.35 |
Lunghezza dell'albero(mm) | 21 |
Albero singolo/Albero doppio | Albero singolo |
Peso(g) | 1000 |
Tipologia di prodotto | HYBRID STEPPER MOTOR |
Tipo di albero di uscita | D-Cut |
Classificazione IP | 40 |
