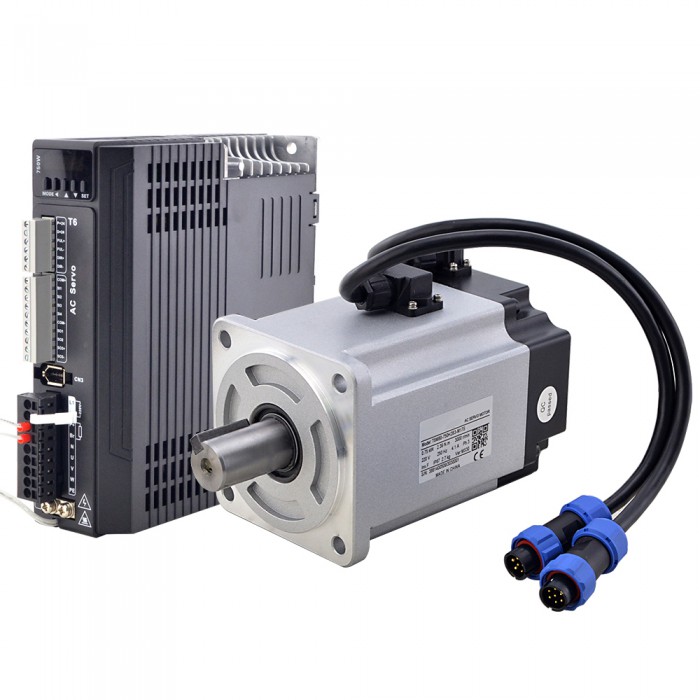

Kit driver e servomotore CA digitale serie T6 da 750 W 3000 giri/min 2,39 Nm con freno Encoder a 17 bit IP65
-
Manuali e documentazione:
Kit driver e servomotore CA digitale serie T6 da 750 W 3000 giri/min 2,39 Nm con freno Encoder a 17 bit IP65
Articoli nel kit
1 x T6-750RS: driver per servomotore CA da 750W
1 x T6M80-750H2B3-M17S: Servomotore CA da 750W 3000rpm 2,39Nm con freno Encoder a 17 bit IP65
1 x CMST1M5: cavo di estensione motore da 1,5m con connettore per aviazione IP65
1 x CEST1M5: cavo di estensione encoder da 1,5m con connettore per aviazione IP65
1 x Cavo di debug del servoazionamento
1 x Adattatore da USB 2,0 a seriale RS232 con convertitore di cavo da 1 m (opzione, è necessario acquistare separatamente)
Specifiche del servoazionamento
Numero parte: T6-750RS
Comunicazione Modbus RS485
Supporta il controllo delle pulsazioni
Funzione PR, 16 percorsi
L'encoder segnala l'uscita differenziale A/B/Z e l'uscita Z OC
4 ingressi e 3 uscite
Tensione nominale 220VCA 1ph
Potenza nominale 750W
Disponibile codificatore a 17-bit/23-bit
Identificazione automatica del motore
Dimensioni: 175*168*50mm
Specifiche del servomotore
Numero parte: T6M80-750H2B3-M17S
Tensione nominale: 220VCA
Potenza nominale: 750W
Coppia nominale: 2,39Nm
Coppia di picco: 7,17Nm
Velocità nominale: 3000rpm
Velocità di picco: 5000rpm
Corrente nominale: 4,1A
Corrente di picco: 13,4A
Cost. coppia: 0,645N.m/A
Cost. EMF posteriore: 39V/krpm
Resistenza: 1,7ohm
Induttanza: 8mH
Inerzia: 1,65kg*m2*10-4
Poli: 10
Codificatore: codificatore magnetico incrementale a 17 bit
Classificazione IP: IP65
Peso di massa: 2,7Kg
Servo Motor Specification | |
---|---|
Modalità di controllo | Modbus RTU / Modalità a impulse |
Potenza nominale(W) | 750 |
Tensione di ingresso(V) | 220VCA |
Velocità nominale(rpm) | 220VCA |
Coppia nominale(Nm) | 2,39 |
Velocità di picco(rpm) | 5000 |
Coppia di picco(Nm) | 7,17 |
Con freno | SÌ |
Specifica fisica | |
Dimensioni telaio(mm) | 80 x 80 |
Diametro albero(mm) | 19 |
Classificazione IP | IP65 |
