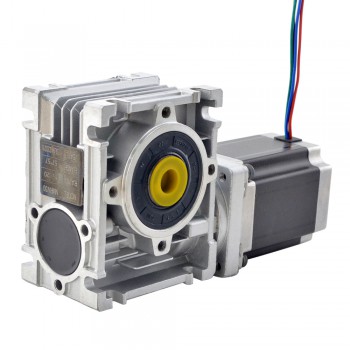

Riduttore a vite senza fine motore passo-passo Nema 23 10: 1 L = 113 mm Riduttore a vite senza fine NMRV30 Riduttore di velocità a vite senza fine
Questo motore passo-passo Nema 23 è dotato di un riduttore a vite senza fine 10:1. L'ingranaggio a vite senza fine Rossoucer è fornito con un lubrificante sintetico di alta qualità a lungo termine, che lo rende esente da manutenzione. Il suo albero di uscita è sfalsato di 90° rispetto all'albero di trasmissione e caratterizzato da alta efficienza e autobloccante.
Il forte carico e la capacità di sovraccarico garantiscono una trasmissione stabile, riducono le vibrazioni e il rumore. È una buona scelta da applicare a router CNC, incisione, fresatura, tornio, ecc.
Specifiche elettriche
- Numero di parte del produttore 23HS45-4204S-RV30-G10
- Tipo di motore: Passo-passo bipolare
- Coppia di tenuta senza cambio: 3.0Nm(425oz.in)
- Corrente nominale/fase: 4.2A
- Resistenza di fase: 0.88ohms
- Induttanza: 3.4mH±20%(1KHz)
Specifiche del riduttore
- Tipo di riduttore: Riduttore a vite senza fine
- Rapporto di trasmissione: 10:1
- Efficienza: 82%
- Gioco dei denti a vuoto: <=1°
- Uscita Max.Permissible Torque: 18Nm(159.31lb-in)
- Uscita Max. Carico radiale: 0.75kN
Specifiche fisiche
- Dimensione del telaio: 57 x 57mm
- Lunghezza del corpo: 113mm
- Tipo di uscita: Foro cavo
- Diametro del foro di uscita: Φ14mm
Connessione
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |
Risorse
- Scheda tecnica completa: 23HS45-4204S-RV30-G10.pdf, 23HS45-4204S-RV.pdf
- Curva di coppia: 23HS45-4204S-RV_Torque_Curve.pdf
- NMRV030-40-50.pdf
- NMRV30.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 3.4 |
| Resistenza di fase(ohm) | 0.88 |
| Current(A) | 4.2 |
| Coppia di tenuta senza cambio(N.m) | 3.0 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 113 |
| Dimensioni telaio(mm) | Nema 23 (57 x 57) |
| Lunghezza cavo(mm) | 500 |
| Tipo di Riduttore | Riduttore a vite senza fine |
| Rapporto di cambio | 10 |
| Gioco a vuoto | <=1 deg |
| Classificazione IP | 40 |
| Diametro del foro di uscita(mm) | 14 |
| Tipo di uscita | Foro cavo |
