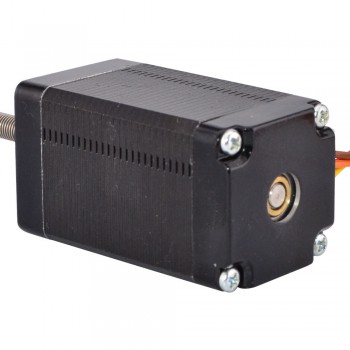

Attuatore motore passo-passo lineare esterno Nema 11 bipolare 1,8 gradi 0,67 A 6,2 V 12,0 Ncm Vite di comando 100 mm
Questo modello è il motore economico Attuatore lineare che ha denominato Nema 11 attuatore lineare External, la parte motore è 56mm 1.8 gradi 2A Nema 23 motore passo-passo. È stato integrato con un'asta filettata Tr5x2 da 100 mm e un dado POM si sposta lungo l'asta filettata.
Specifica Elettrica
- Codice Articolo del Costruttore: 11E20S0674AA-100RS(11LS20-0674E-100B)
- Tipo di motore: External
- Angolo di passo: 1,8 gradi
- Spinta minima: 5.7N(300pps)
- Corrente/fase nominale: 0.67A
- Resistenza di fase: 9.2ohms
- Tensione nominale: 6.2V
- Induttanza: 8.0mH ± 20%(1KHz)
Specifica Fisica
- Dimensione telaio: 28 x 28mm
- Altezza del motore: 51mm
- Lunghezza della vite di piombo: 100mm(3.937")
- Diametro della vite di piombo: Φ5mm(0.1969")
- Risoluzione/Passo: 0.01mm(0.0003937")
- Passo Vite: 2mm(0.0787")
- Numero di cavi: 4
- Lunghezza del cavo: 304mm
- Peso: 220g
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Rosso
|
Marrone
|
Giallo
|
Arancia
|
Risorse
- Scheda tecnica completa: 11LS20-0674E-100B.pdf
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 12 |
| Coppia di tenuta (oz.in) | 17 |
| Induttanza(mH) | 5.7 |
| Tipo di motore | Esterno |
| Resistenza di fase(ohm) | 9.2 |
| Corrente nominale (A) | 0.67 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 51 |
| Diametro vite di comando(mm) | 5 |
| Lunghezza vite di comando(mm) | 100 |
| Passo Vite(mm) | 2 |
| Risoluzione/Passo(mm) | 0.01 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 304 |
| Dimensioni telaio(mm) | Nema 11 (28 x 28) |
