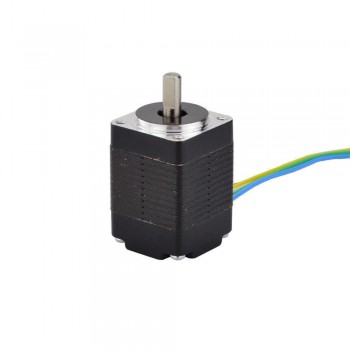

Nema 8 micro motore passo-passo unipolare 1,8 gradi 1,8 Ncm 0,5 A 5,75 V 20x20x30 mm 6 fili
Questo motore passo-passo Unipolare nema 8 con Angolo di passo 1,8 gradi e dimensioni 20x20x30mm. Ha 6 fili, ogni fase disegna 0,5A, con Coppia di tenuta 1,8 Ncm (2.55oz.in).
Specifica Elettrica
- Codice Articolo del Costruttore: 8HS12-0506S
- Tipo di motore: Unipolare
- Angolo di passo: 1,8 gradi
- Coppia di tenuta: 1.8Ncm(2.55oz.in)
- Corrente/fase nominale: 0.5A
- Resistenza di fase: 11.5ohms
- Induttanza: 1.7mH ± 20%(1KHz)
Specifica Fisica
- Dimensione telaio: 20 x 20mm
- Altezza del motore: 28mm
- Shaft Shape : D-cut
- Diametro dell'asse: Φ4mm
- Lunghezza asta: 10mm
- D-cut Lunghezza : 7mm
- Numero di cavi: 6
- Lunghezza del cavo: 300mm
- Peso: 80g
Connessione
| A+ | O+ | A- | B+ | O- | B- |
| Nero | Giallo | Verde | Rosso | Bianco | Blu |
Risorse
- Scheda tecnica completa: 8HS12-0506S.pdf
- Curva di coppia: 8HS12-0506S Torque Curve.pdf
- 8HS12-0506S.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Unipolare |
| Coppia di tenuta (Ncm) | 1.8 |
| Coppia di tenuta (oz.in) | 2.55 |
| Induttanza(mH) | 1.7 |
| Resistenza di fase(ohm) | 11.5 |
| Corrente nominale (A) | 0.5 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 28 |
| Dimensioni telaio(mm) | 20x20 |
| Albero singolo/Albero doppio | Albero singolo |
| Tipo di albero | D-Cut |
| Diametro albero(mm) | 4 |
| Lunghezza dell'albero(mm) | 10 |
| Numero di cavo | 6 |
| Lunghezza cavo(mm) | 300 |
| Peso(g) | 60 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
