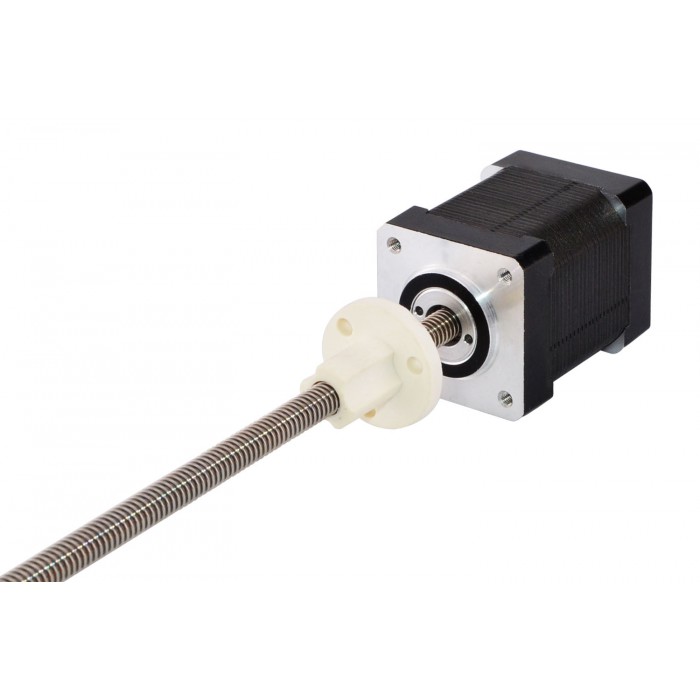

Nema 14 Attuatore lineare motore passo-passo esterno 48mm Stack 0.91A 5V Lead Revolution 0.794mm/0.031"Lead Screw 250mm
Questo modello è quasi identico all'attuatore lineare Haydon Kerk serie 35000 con dimensioni 14 con attuatore lineare a doppio pacco External. La parte del motore è un motore passo-passo Nema 14 da 1,8 mm con 1,81A corpo 1,8 mm e si è integrato con una vite di lunghezza da 250 mm (9,8425 ") di diametro 6,35 mm (0,25") e un dado POM, la corsa lineare è 0,794 mm (0,03125 ") per giro.
Specifica Elettrica
- Codice Articolo del Costruttore: 14E17S0914LF-250RS(14LS17-0914P-250E)
- Tipo di motore: Attuatore lineare External
- Angolo di passo: 1.8°
- Spinta minima: 252N (300pps)
- Corrente/fase nominale: 0.91A
- Resistenza di fase: 5.5ohms
- Tensione nominale: 5V
- Induttanza: 7.63mH±20%(1KHz)
Specifica Fisica
- Dimensione telaio: 35 x 35mm
- Altezza del motore: 48mm
- Lunghezza della vite di piombo: 250mm(9.8425")
- Diametro della vite di piombo: Φ6.35mm(0.25")
- Risoluzione / Passo: 0.00396875mm(0.00015625" )
- Passo Vite: 0.794mm(0.03125")
- Numero di cavi: 4
- Lunghezza del cavo: 300mm
- Peso : 240g
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Rosso
|
Rosso/Bianco
|
Verde/Bianco
|
Verde
|
Risorse
- Scheda tecnica completa: 14LS17-0914P-250E.pdf
- Thrust Force Curve: 14LS17_P_A_B_C_Thrust_Force_Curve.pdf
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 7.63 |
| Spinta minima(N) | 252 |
| Tipo di motore | Esterno |
| Resistenza di fase(ohm) | 5.5 |
| Corrente nominale (A) | 0.91 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 48 |
| Diametro vite di comando(mm) | 6.35 |
| Lunghezza vite di comando(mm) | 250 |
| Passo Vite(mm) | 0.79375 |
| Risoluzione/Passo(mm) | 0.00396875 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 300 |
| Dimensioni telaio(mm) | Nema 14 (35 x 35) |
