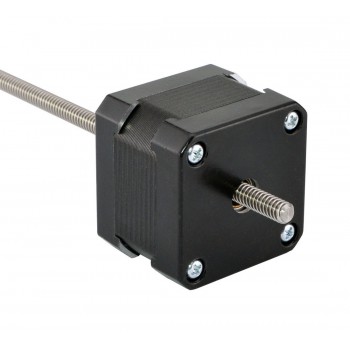

Nema 17 motore passo-passo di precisione non prigioniero bipolare 1,8 gradi 5 V 0,7 A giro di piombo 4,877 mm/0,192" vite di comando 150 mm
Questo modello è quasi identico all'attuatore lineare Haypin Kerk 43000 serie 17 non lineare con motore passo-passo. La parte del motore è un motore passo-passo Nema 17 da 1,8 mm a 1,8 ° e 1,8 mm (0,2181 pollici) con diametro di 150 mm (5,9055 "), la corsa lineare è di 4,877 mm (0,192") per rivoluzione.
Specifica Elettrica
- Codice Articolo del Costruttore: 17N13S0704QE-150RS(17LS13-0704Q-150N)
- Tipo di motore: Non-captive Attuatore lineare
- Angolo di passo: 1.8°
- Spinta minima: 105N (300pps)
- Corrente/fase nominale: 0.7A
- Resistenza di fase: 7.2ohms
- Tensione nominale: 5V
- Induttanza: 10.6mH±20%(1KHz)
Specifica Fisica
- Dimensione telaio: 42 x 42mm
- Altezza del motore: 34mm
- Lunghezza della vite di piombo: 150mm(5.9055")
- Diametro della vite di piombo: Φ5.54mm(0.2181")
- Risoluzione / Passo: 0.024384mm(0.00096" )
- Passo Vite: 4.877mm(0.192")
- Numero di cavi: 4
- Lunghezza del cavo: 300mm
- Peso : 241g
Connessione
A+
|
A-
|
B+
|
B-
|
Rosso
|
Rosso/Bianco
|
Verde/Bianco
|
Verde
|
Risorse
- Scheda tecnica completa: 17LS13-0704Q-150N.pdf
- Thrust Force Curve: 17LS13_N_K_U_J_Q_R_Thrust_Force_Curve.pdf
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
Specifiche elettriche | |
---|---|
Bipolare/Unipolare | Bipolare |
Induttanza(mH) | 10.6 |
Spinta minima(N) | 105 |
Tipo di motore | Non-Captive |
Resistenza di fase(ohm) | 7.2 |
Corrente nominale (A) | 0.7 |
Angolo di passo(°) | 1.8 |
Specifica fisica | |
Lunghezza del corpo(mm) | 33.8 |
Diametro vite di comando(mm) | 5.54 |
Lunghezza vite di comando(mm) | 150 |
Passo Vite(mm) | 4.8768 |
Risoluzione/Passo(mm) | 0.024384 |
Numero di cavo | 4 |
Lunghezza cavo(mm) | 300 |
Dimensioni telaio(mm) | Nema 17 (42 x 42) |
