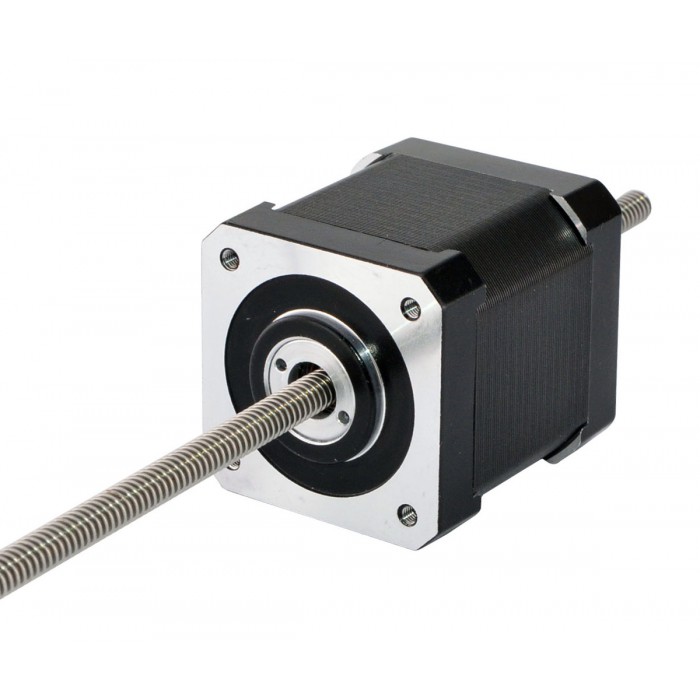

Attuatore lineare motore passo-passo Nema 17 1,8 gradi 1,3 A 5 V Vite di comando 250 mm
Questo modello è quasi esattamente uguale all'attuatore lineare del motore passo-passo non prigioniero Haydon Kerk serie 43000 taglia 17 a doppio stack. La parte del motore è un motore passo-passo Nema 17 da 48 mm con corpo da 1,8 gradi 1,3 A e funziona con una vite di trasmissione da 5,54 mm (0,2181") di diametro da 250 mm (9,8425"), la corsa lineare è di 2,438 mm (0,096") per giro.
Specifiche elettriche
Codice produttore: 17LS19-1304J-250N
Tipo di motore: passo-passo lineare non prigioniero
Angolo di passo: 1,8°
Spinta minima: 252N (300pps)
Corrente/fase nominale: 1,3 A
Resistenza di fase: 3,96 ohm
Tensione: 5V
Induttanza: 6,66 mH ± 20% (1 KHz);
Specifica fisica
Dimensioni della cornice: 42 x 42 mm
Lunghezza del corpo: 48 mm
Lunghezza della vite di comando: 250 mm (9,8425")
Diametro della vite di comando: Φ5,54 mm (0,2181")
Passo/Passo: 0.012192mm(0.00048" )
Corsa/rivoluzione del piombo: 2,438 mm (0,096 ")
Numero di cavi: 4
Lunghezza cavo: 300 mm
Peso: 352 g
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Rosso
|
Rosso/Bianco
|
Verde/Bianco
|
Verde
|
Risorse
- Scheda tecnica complete: 17LS19-1304J-250N.pdf
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 6.66 |
| Spinta minima(N) | 252 |
| Tipo di motore | Non-Captive |
| Resistenza di fase(ohm) | 3.96 |
| Corrente nominale (A) | 1.3 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 47.75 |
| Diametro vite di comando(mm) | 5.54 |
| Lunghezza vite di comando(mm) | 250 |
| Passo Vite(mm) | 2.4384 |
| Risoluzione/Passo(mm) | 0.012192 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 300 |
| Dimensioni telaio(mm) | Nema 17 (42 x 42) |
