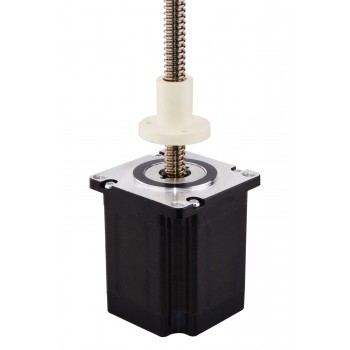

Motore passo-passo lineare esterno Nema 23 bipolare 1,8 gradi 2,5 A 5 V giro di piombo 1,5875 mm/0,0625" Vite di comando 250 mm
-
Manuali e documentazione:
Scheda tecnica completa:
Thrust Force Curve:
Motore passo-passo lineare esterno Nema 23 bipolare 1,8 gradi 2,5 A 5 V giro di piombo 1,5875 mm/0,0625" Vite di comando 250 mm
La parte del motore è un motore passo-passo Nema 23 da 1,8 mm con corpo 1,8 mm 2,5 mm e si è integrato con una vite di lunghezza da 9,53 mm (0,3752 pollici) con diametro 250 mm (9,8425 ") e un dado POM, la corsa lineare è 1,5875 mm (0,0625 ") per giro.
Specifica Elettrica
Codice Articolo del Costruttore: 23E26S2504KG-250RS(23LS26-2504A-250E)
Tipo di motore: Attuatore lineare esterno
Angolo di passo: 1.8°
Spinta minima: 750N (300pps)
Corrente/fase nominale: 2.5A
Resistenza di fase: 2ohms
Tensione nominale: 5V
Induttanza: 7.6mH±20%(1KHz)
Specifica Fisica
Dimensione telaio: 42 x 42mm
Altezza del motore: 66mm
Lunghezza della vite di piombo: 250mm(9.8425")
Diametro della vite di piombo: Φ9.53mm(0.3752")
Risoluzione / Passo: 0.0079375mm(0.0003125" )
Passo Vite: 1.5875mm(0.0625")
Numero di cavi: 4
Lunghezza del cavo: 300mm
Peso : 958g
Connessione
| A+ | A- | B+ | B- |
| Rosso | Rosso/Bianco | Verde/Bianco | Verde |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 8.2 |
| Spinta minima(N) | 750 |
| Tipo di motore | Esterno |
| Resistenza di fase(ohm) | 2.1 |
| Corrente nominale (A) | 2.5 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 66 |
| Diametro vite di comando(mm) | 9.53 |
| Lunghezza vite di comando(mm) | 250 |
| Passo Vite(mm) | 1.5875 |
| Risoluzione/Passo(mm) | 0.0079375 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 300 |
| Dimensioni telaio(mm) | Nema 23 (57 x 57) |
