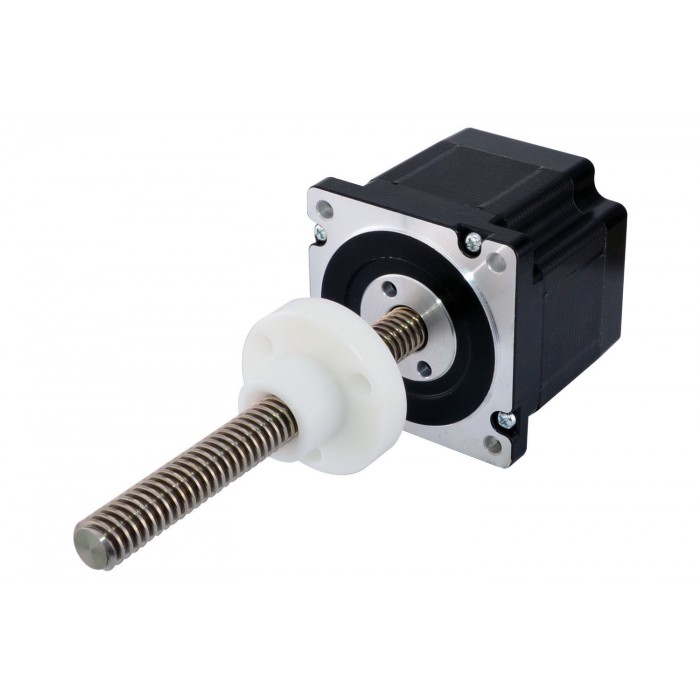

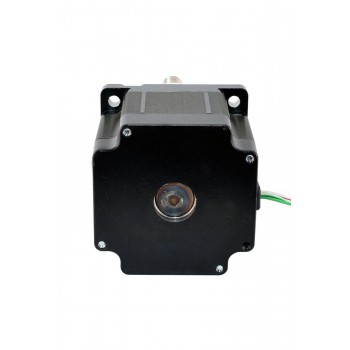

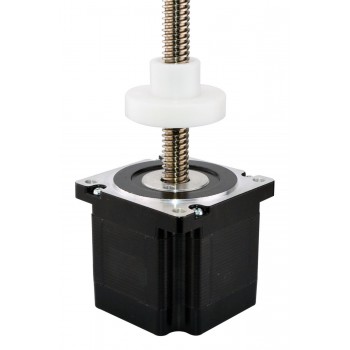

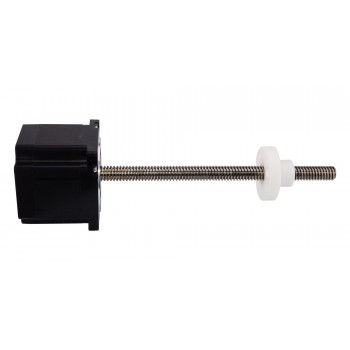

Motore passo-passo lineare Nema 34 bipolare esterno 1,8 gradi 5 V 3,12 A 79 mm Vite di comando pila 250 mm
Questo modello è quasi esattamente lo stesso dell'attuatore lineare Haydon Kerk 86000 serie 34 con motore passo-passo External. La parte motorizzata è un motore passo-passo Nema 34 da 1,8 mm a 1,8,8 corpo e 3,18 mm (0,625 pollici) con diametro di 250 mm (9,8425 ") e un dado POM, la corsa lineare è di 6,35 mm (0,25 ") per giro.
Specifica Elettrica
- Codice Articolo del Costruttore: 34E31S3124RK-250RS(34LS31-3124C-250E)
- Tipo di motore: Attuatore lineare External
- Angolo di passo: 1.8°
- Spinta minima: 800N (300pps)
- Corrente/fase nominale: 3.12A
- Resistenza di fase: 1.6ohms
- Tensione nominale: 5V
- Induttanza: 8.8mH±20%(1KHz)
Specifica Fisica
- Dimensione telaio: 86x 86mm
- Altezza del motore: 79mm

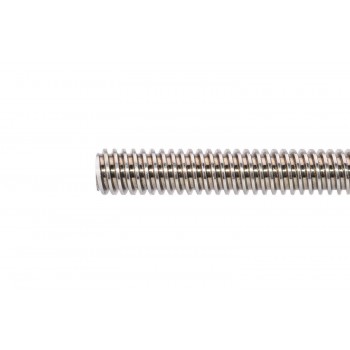

- Lunghezza della vite di piombo: 250mm(9.8425")
- Diametro della vite di piombo: Φ15.88mm(0.625")
- Risoluzione / Passo: 0.03175mm(0.00125" )
- Passo Vite: 6.35mm(0.25")
- Numero di cavi: 4
- Lunghezza del cavo: 300mm
- Peso : 2300g
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Rosso
|
Rosso/Bianco
|
Verde/Bianco
|
Verde
|
Risorse
- Scheda tecnica completa: 34LS31-3124C-250E.pdf
- Thrust Force Curve: 34LS31_Thrust_Force_Curve.pdf
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 8.8 |
| Spinta minima(N) | 800 |
| Tipo di motore | Esterno |
| Resistenza di fase(ohm) | 1.6 |
| Corrente nominale (A) | 3.12 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 78.56 |
| Diametro vite di comando(mm) | 15.88 |
| Lunghezza vite di comando(mm) | 250 |
| Passo Vite(mm) | 6.35 |
| Risoluzione/Passo(mm) | 0.03175 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 300 |
| Dimensioni telaio(mm) | Nema 34 (86 x 86) |
