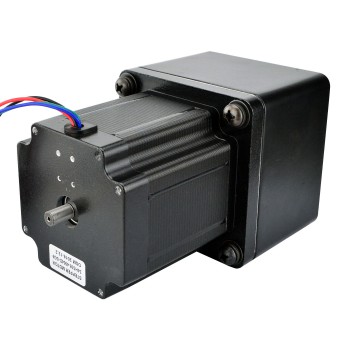

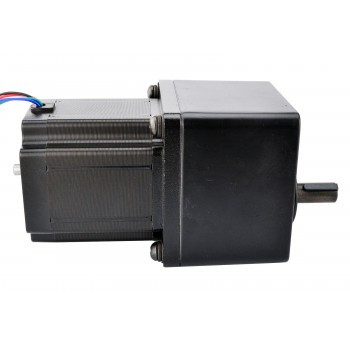

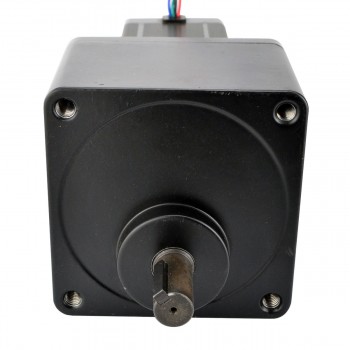

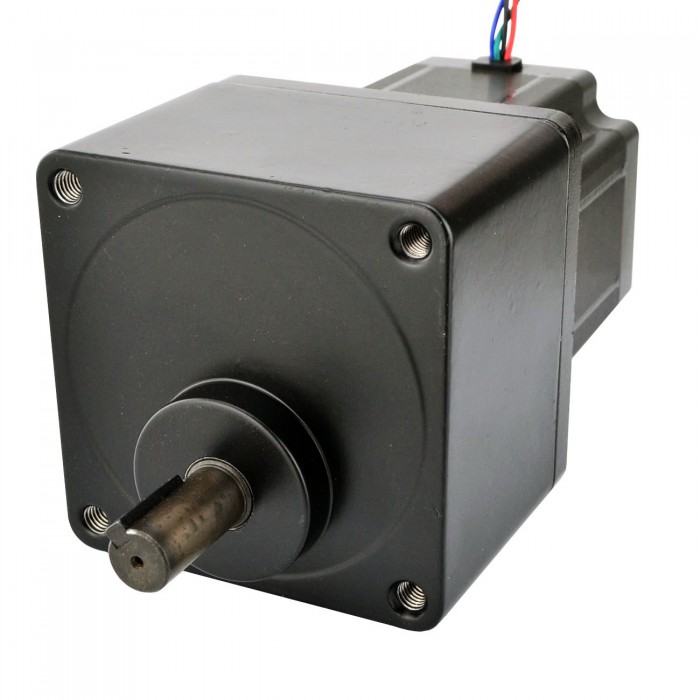

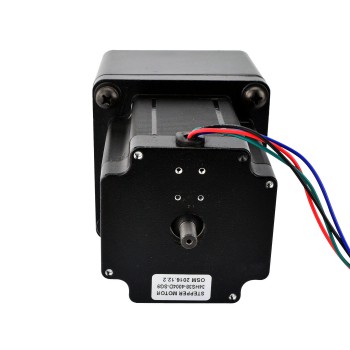

Motore passo-passo Nema 34 Bipolare Lunghezza=97mm con riduttore cilindrico 9:1 0,2 Gradi 4.5Nm 4.0A 2.4V Motore passo-passo con ingranaggi

Motore passo-passo Nema 34 Bipolare Lunghezza=97mm con riduttore cilindrico 9:1 0,2 Gradi 4.5Nm 4.0A 2.4V Motore passo-passo con ingranaggi
NO.:34HS38-4004D-SG9
Scrivi una recensione
Il nostro prezzo:€137.34
Quantità:- +

Più acquisti, più risparmi!
2 - 4 5 - 9 10 - 49 50 - Max
€130.48 €127.73 €123.60 €116.74
Aggiungi al carrello
Chi ha acquistato questo articolo ha comprato anche

Motore passo-passo Nema 34 Bipolare Lunghezza=97mm con riduttore cilindrico 9:1 0,2 Gradi 4.5Nm 4.0A 2.4V Motore passo-passo con ingranaggi



Questo motore passo-passo Nema 34 con corpo da 97mm e corrente nominale di 4.0A, ha integrato una scatola ingranaggi cilindrici con un rapporto quadrato da 10mm di 9: 1 Rapporto di riduzione.



Specifica Elettrica

Codice Articolo del Costruttore: 34HS38-4004D-SG9

Tipo di motore: Bipolare

Angolo di passo: 0,2 Gradi

Tenuta della coppia senza cambio: 4.5Nm(637.25once pollici)

Coppia nominale: 29.2Nm

Corrente/fase nominale: 4.0A

Resistenza di fase: 0.6ohms

Tensione nominale: 2.4V

Induttanza: 4.5mH ± 20%(1KHz)



Specifiche del cambio

Tipo di Riduttore: Riduttore a denti dritti

Rapporto di riduzione: 9

Efficienza: 90%

Gioco a vuoto: <=3 Gradi

Momento ammissibile di coppia: 40Nm



Specifica Fisica

Dimensione telaio: 104 x 104mm

Altezza del motore: 97mm

Gearbox Lunghezza: 72mm

Diametro dell'asse: Φ15mm

Lunghezza asta: 43mm

Lunghezza della cava della chiavetta: 25mm

Larghezza della sede della chiavetta: 5mm

Diametro albero posteriore: 8mm

Posteriore Lunghezza asta: 8mm

Numero di cavi: 4

Lunghezza del cavo: 500mm

Peso: 5.6kg



Connessione

A+ A- B+ B-
Nero Verde Rosso Blu

Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!

Prev: Motore passo-passo Nema 23 bipolare Lunghezza=76mm 1.89Nm 0,06 Gradi 2.8A 3.2V con riduttore cilindrico 30:1
Next: Motore passo-passo Nema 34 Lunghezza=97mm con riduttore cilindrico 13:1 0,14 gradi 4,5Nm 4,0A 2,4V Motore passo-passo con ingranaggi bipolari
Specifiche del cambio
Gioco a vuoto(Max.°) 3
Efficienza 90%
Rapporto di cambio 9:1
Lunghezza del cambio(mm) 72
Tipo di Riduttore Riduttore a denti dritti
Massimo.Coppia ammissibile(Ncm) 4000
Massimo.Coppia ammissibile(oz.in) 5664.5
Specifiche del motore
Induttanza(mH) 4.5
Lunghezza cavo(mm) 500
Dimensione della cornice Nema 34
Numero di cavo 4
Resistenza di fase(ohm) 0.6
Corrente nominale (A) 4
Diametro albero(mm) 15
Lunghezza dell'albero(mm) 43
Bipolare/Unipolare Bipolare
Coppia di tenuta senza cambio(Ncm) 450
Coppia di tenuta senza cambio(oz.in) 637.3
Lunghezza motore(mm) 97
Albero singolo/Albero doppio Albero doppio
Tipo di albero Passaggio chiave
Specifica fisica
Peso(g) 5000
