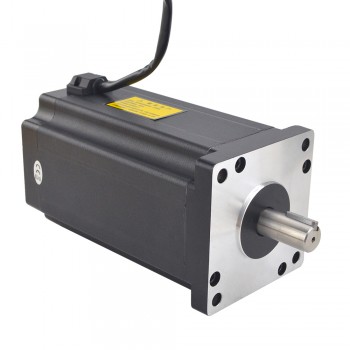

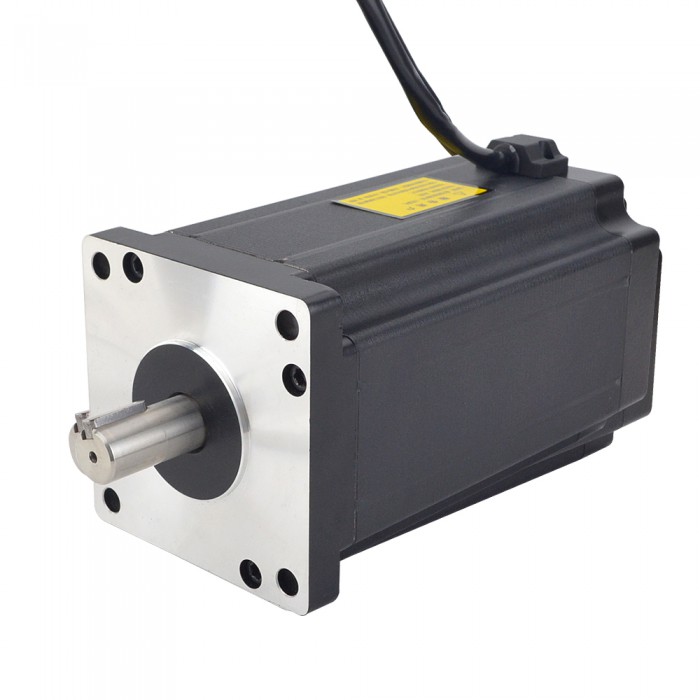

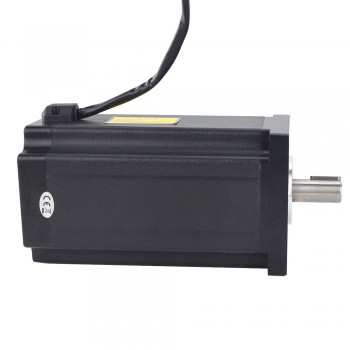

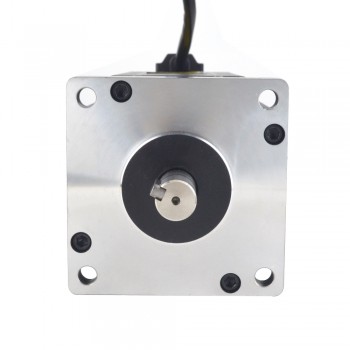

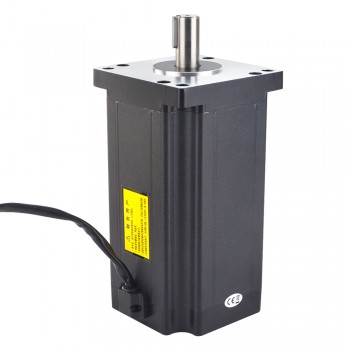

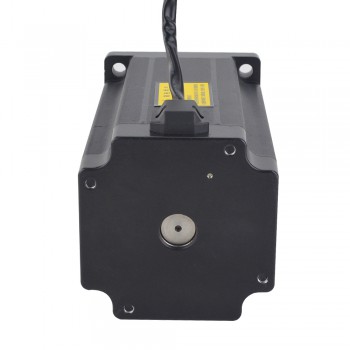

Nema 42 motore passo-passo trifase bipolare 1,2 gradi 20 Nm 5,0 A 110 x 110 x 201,5 mm chiavetta albero
Specifiche elettriche
Codice produttore: 42HT79-5003S
Numero di fasi: 3
Angolo di passo: 1,2 gradi
Coppia di tenuta: 20 Nm(2832.8oz.in)
Corrente/fase nominale: 5 A
Resistenza di fase: 1,93 ohm ± 10%
Induttanza: 23 mH ± 20% (1 KHz);
Specifica fisica
Dimensioni della cornice: 110 x 110 mm
Lunghezza del corpo: 201,5 mm
Diametro albero: Φ19 mm
Lunghezza dell'asta: 42 mm
chiavetta Lunghezza albero: 25 mm
Numero di cavi: 3
Lunghezza cavo: 300 mm
Peso: 12,6 kg
Connessione
|
U
|
V
|
W
|
|
Rosso
|
Giallo
|
Verde
|
Risorse
Scheda tecnica complete: 42HT79-5003S.pdf
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Coppia di tenuta (Ncm) | 2000 |
| Coppia di tenuta (oz.in) | 2832.8 |
| Induttanza(mH) | 23 |
| Resistenza di fase(ohm) | 1.93 |
| Corrente nominale (A) | 5 |
| Angolo di passo(°) | 1.2 |
| Numero di fasi | 3 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 201.5 |
| Dimensioni telaio(mm) | 110 x 110 |
| Lunghezza cavo(mm) | 300 |
| Numero di cavo | 3 |
| Diametro albero(mm) | 19 |
| Lunghezza dell'albero(mm) | 42 |
| Peso(g) | 12600 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
