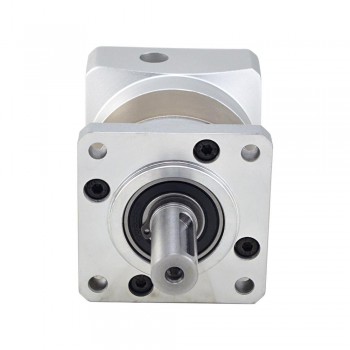

Riduttore epicicloidale serie TQEG 10:1 per motore passo-passo Nema 23 con albero da 10 mm, motore BLDC e servomotore
Questo riduttore epicicloidale ad alta precisione appartiene ai riduttori della serie TQEG, con rapporto di trasmissione 10:1 e Contraccolpo massimo 15 arc-min. È una scelta eccellente per le applicazioni che richiedono una buona precisione e affidabilità a un valore eccezionale. Questo riduttore epicicloidale in linea è integrato in un giunto dell'albero di ingresso che può adattarsi a qualsiasi albero standard di 10 mm di diametro del motore passo-passo Nema 23 e motore CC senza spazzole.
Specifiche del cambio
- Numero di parte: TQEG23-G10-D10
- Tipo di cambio: planetario
- Rapporto di cambio: 10: 1
- Efficienza: 96%
- Contraccolpo in condizione di vuoto: <=15 arcmin
- Coppia max ammissibile: 10 Nm(88.51 lb-in)
- Momento Coppia ammissibile: 20 Nm(177.01 lb-in)
- Rumore: <=60dB
- Valutazione impermeabile: IP54
- Tutta la vita: 20000 hours
Specifiche fisiche
- Dimensione della cornice: 60 x 60 mm
- Lunghezza del cambio: 73.5 mm
- Tipo di albero di uscita: chiavetta
- Diametro albero di uscita: Φ14 mm
- Lunghezza albero di uscita: 35 mm
- Diametro albero di ingresso: Φ10 mm
- Lunghezza albero di ingresso: 21~24 mm
Risorse
- Scheda tecnica del cambio: TQEG23-G10-D10.pdf
- TQEG23-G10-D10.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifica fisica | |
|---|---|
| Dimensioni telaio(mm) | 60 x 60 |
| Lunghezza del cambio(mm) | 73.5 |
| Diametro albero di ingresso(mm) | 10 |
| Lunghezza albero di ingresso(mm) | 21~24 |
| Diametro dell'albero di uscita(mm) | 14 |
| Lunghezza albero di uscita(mm) | 35 |
| Misura per il motore | Nema 23 |
| Tipo di Riduttore | Serie TQEG |
| Rapporto di cambio | 10 |
| Gioco a vuoto | <=15 arcmin |
| Tipologia di prodotto | Riduttore epicicloidale serie TQEG |
| Tipo di albero di uscita | Albero chiavetta |
