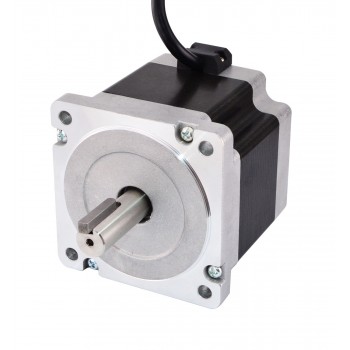

Doppio albero Nema 34 Motore passo-passo CNC Bipolare 1,8 Gradi 8.5Nm 5V 5A 86x114mm per tornio fresatrice CNC
Questomotore passo-passo a doppio alberoNema 34con dimensioni 86x86x114mm. Ha 4 fili, ogni fase disegna 5.0A, con coppia di tenuta 8.5Nm (1204oz.in). Un albero posteriore può montare encoder, volantino o equali.
Specifiche elettriche
- Numero di parte del produttore: 34HS46-5004D
- Tipo di motore: Passo-passo bipolare
- Angolo di passo: 1,8 gradi
- Coppia di tenuta: 8.5Nm (1204oz.in)
- Corrente nominale/fase: 5.0A
- Resistenza di fase: 1.0ohms
- Induttanza: 11mH ± 20% (1KHz)
Specifiche fisiche
- Dimensione del telaio: 86 x 86mm
- Lunghezza del corpo: 114mm
- Diametro dell'albero: Φ14mm
- Lunghezza dell'albero anteriore: 37mm
- Albero posteriore Lunghezza: 34mm
- D-cut Lunghezza: 25mm
- Numero di conduttori: 4
- Lunghezza del piombo: 300mm
- Peso: 3.6kg
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Rosso
|
Verde
|
Giallo
|
Blu
|
Risorse
- Scheda tecnica completa: 34HS46-5004D.pdf
- Curva di coppia: 34HS46-5004D Curva di coppia.pdf
- 34HS46-5004D.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 850 |
| Coppia di tenuta (oz.in) | 1204 |
| Induttanza(mH) | 11 |
| Resistenza di fase(ohm) | 1 |
| Corrente nominale (A) | 5 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 114 |
| Dimensioni telaio(mm) | 86x86 |
| Albero singolo/Albero doppio | Albero doppio |
| Tipo di albero | D-Cut |
| Diametro albero(mm) | 14 |
| Lunghezza dell'albero(mm) | 37 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 300 |
| Peso(g) | 3600 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
