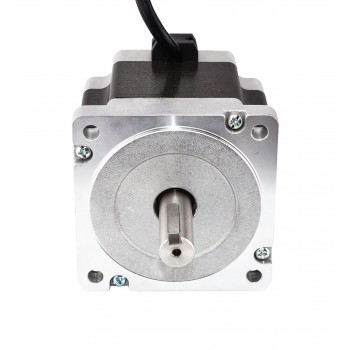

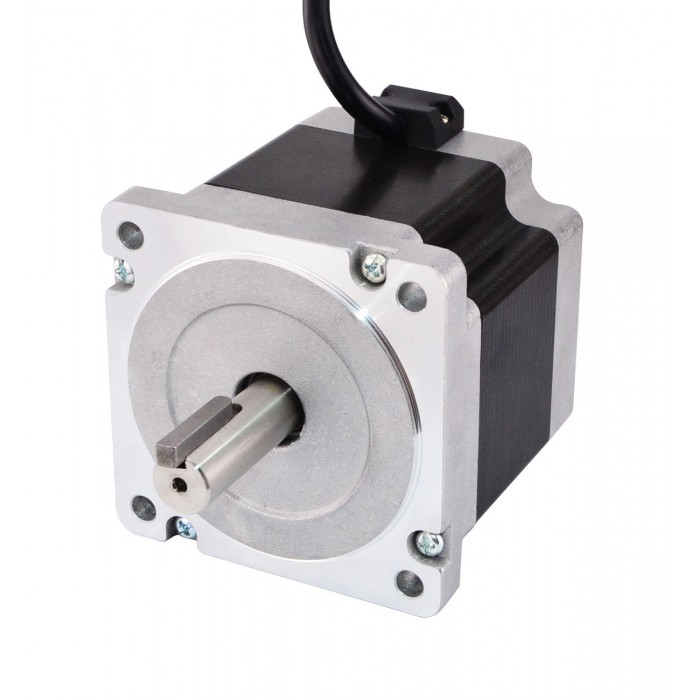

Nema 34 Motore passo-passo Motore passo-passo bipolare CNC 4.5Nm 1.8 gradi 5.5A 2.2V 4 fili

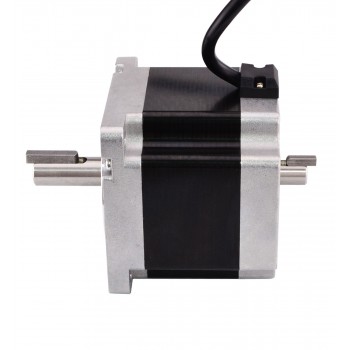

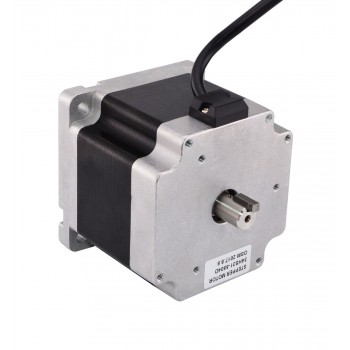

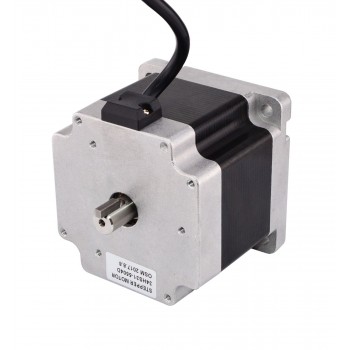

Questo è un motore a doppio albero con un albero posteriore lungo 15 mm, e il Diametro dell'albero è di 12 mm. I fori filettati sono disponibili sul cappuccio posteriore che può essere utilizzato per i freni, encoder per volantini.
Specifica Elettrica
- Codice Articolo del Costruttore: 34HS31-5504D
- Tipo di motore: Bipolar Stepper
- Angolo di passo: 1,8 gradi
- Coppia di tenuta: 4.5Nm(637.25oz.in)
- Corrente/fase nominale: 5.5A
- Resistenza di fase: 0.4ohms
- Induttanza: 3.5mH ± 20%(1KHz)
Specifica Fisica
- Dimensione telaio: 86 x 86mm
- Altezza del motore: 80mm
- Diametro dell'asse: Φ14mm
- Lunghezza asta: 37mm
- Key-Way Length: 25mm
- lunghezza dell'asse posteriore: 15mm
- Diametro dell'asse posteriore: 12mm
- Numero di cavi: 4
- Lunghezza del cavo: 500mm
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Rosso
|
Nero
|
Giallo
|
Blu
|
Risorse
- Scheda tecnica completa: 34HS31-5504D.pdf
- 34HS31-5504D.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 450 |
| Coppia di tenuta (oz.in) | 637.3 |
| Induttanza(mH) | 3.5 |
| Resistenza di fase(ohm) | 0.4 |
| Corrente nominale (A) | 5.5 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 80 |
| Dimensioni telaio(mm) | 86x86 |
| Albero singolo/Albero doppio | Albero doppio |
| Diametro albero(mm) | 14 |
| Lunghezza dell'albero(mm) | 37 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 500 |
| Peso(g) | 2500 |
| Tipo di albero | Keyway |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
