NEMA 23 Attuatore motore passo-passo lineare ibrido Acme non prigioniero 1,8 gradi 1,8 Nm 4,0 A 76 mm Giro cavo pila 5,08 mm (0,2") Vite di comando 200 mm

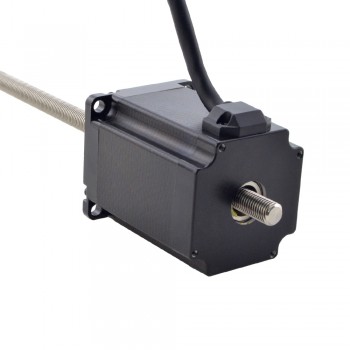

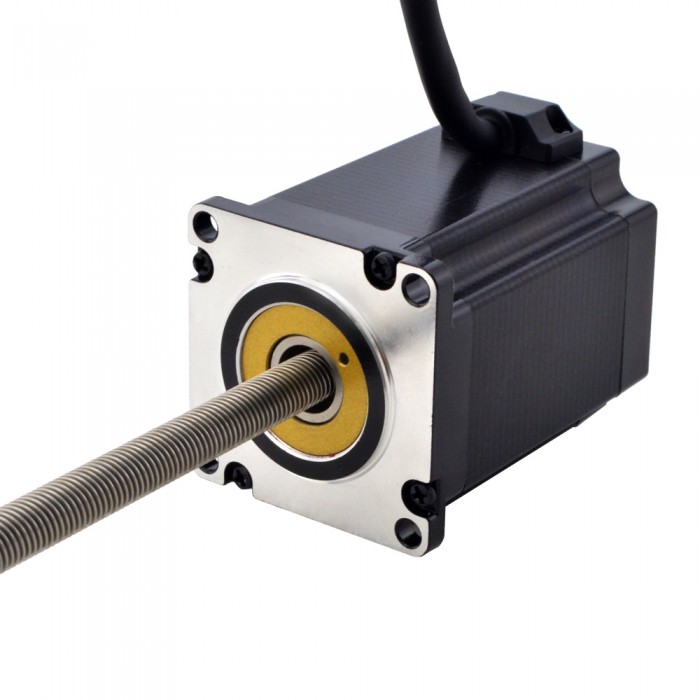

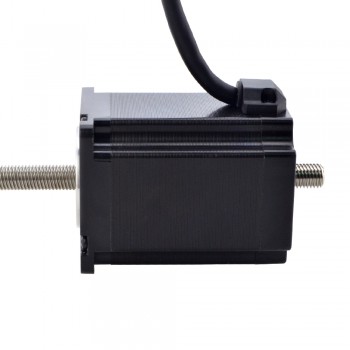

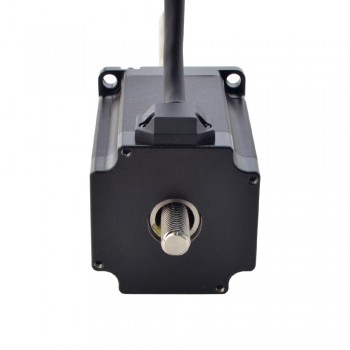

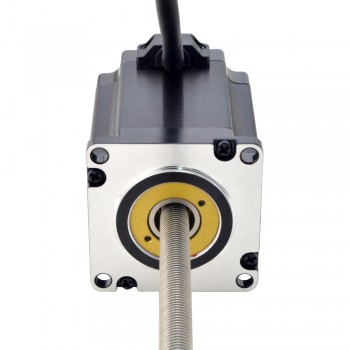

Questo modello è un motore passo-passo lineare a vite non prigioniera Nema 23 con un'altezza del motore di 76 mm, un angolo di passo di 1,8 gradi e una corrente nominale di 4A. E' integrato con un diametro Φ9.525mm(0.375"), 250mm(9.8425") di Lunghezza della vite di piombo e una chiocciola in POM, la corsa lineare è di 5.08mm(0.2") per giro. Ha le caratteristiche di alte prestazioni , lunga durata, basso rumore e alta efficienza.
Specifica Elettrica
- Codice Articolo del Costruttore: 23N30S4004HG5-250RS
- Tipo di motore: Non-Captive
- Angolo di passo: 1.8°
- Tenendo la coppia: 1.8Nm(254.95oz.in)
- Corrente/fase nominale: 4A
- Resistenza di fase: 0.9ohms
- Induttanza: 4.5mH±20%(1KHz)
Specifica Fisica
- Dimensione telaio: 57 x 57mm
- Altezza del motore: 75mm

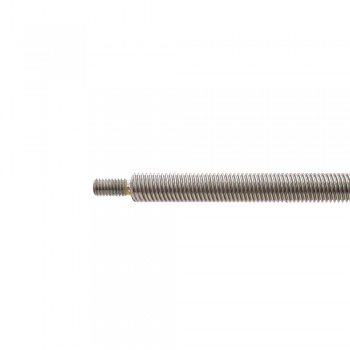

- Lunghezza della vite di piombo: 250mm(9.8425")
- Diametro della vite di piombo: Φ9.525mm(0.375")
- Risoluzione/Passo: 0.0254mm(0.001")
- Passo Vite: 5.08mm(0.2")
- Numero di cavi: 4
- Numero di avviamenti di thread: 4
- Lunghezza del cavo: 500mm
Connessione
A+
|
A-
|
B+
|
B-
|
Rosso
|
Rosso/bianco
|
Verde
|
Verde/Bianco
|
Risorse
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
Specifiche elettriche | |
---|---|
Bipolare/Unipolare | Bipolare |
Induttanza(mH) | 4.3 |
Resistenza di fase(ohm) | 0.9 |
Corrente nominale (A) | 4.0 |
Angolo di passo(deg.) | 1.8 |
Tipo di motore lineare | Non-Captive |
Specifica fisica | |
Lunghezza del corpo(mm) | 75 |
Dimensioni telaio(mm) | Nema 23 (57 x 57) |
Lunghezza cavo(mm) | 500 |
Diametro vite di comando(mm) | 9.525 |
Lunghezza vite di comando(mm) | 250 |
Numero di cavo | 4 |
Passo Vite(mm) | 5.08 |
Risoluzione/Passo(mm) | 0.0254 |
Classificazione IP | 40 |
