Attuatore lineare ACME NEMA 8 bipolare 0,5 A 1,8 gradi 0,015 Nm 28,2 mm StackLead Revolution 2 mm (0,07874") Vite di comando 150 mm
Questo modello è un motore passo-passo lineare a vite non prigioniera Nema 8 con un'altezza del motore di 30 mm, un angolo di passo di 1,8 gradi e una corrente nominale di 0,5 A. E' integrato con un diametro di 3.5mm(0.1378"), 150mm(5.906") di Lunghezza della vite di piombo e una chiocciola in POM, la corsa lineare è di 2mm(0.07874") per giro. Ha le caratteristiche di alte prestazioni, lunga vita, basso rumore e alta efficienza.
Specifica Elettrica
- Codice Articolo del Costruttore: 8N11S0504AC5-150RS
- Tipo di motore: Non-Captive
- Angolo di passo: 1.8°
- Tenendo la coppia: 0.015Nm(2.12oz.in)
- Corrente/fase nominale: 0.5A
- Resistenza di fase: 5.1ohms
- Induttanza: 1.5mH±20%(1KHz)
Specifica Fisica
- Dimensione telaio: 20 x 20mm
- Altezza del motore: 28.2mm

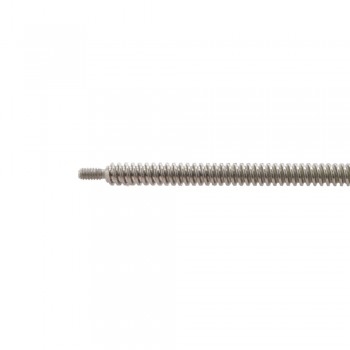

- Lunghezza della vite di piombo: 150mm(5.906")
- Diametro della vite di piombo: Φ3.5mm(0.1378")
- Risoluzione/Passo: 0.01mm(0.0003937")
- Passo Vite: 2mm(0.07874")
- Numero di cavi: 4
- Numero di avviamenti di thread: 2
- Lunghezza del cavo: 300mm
Connessione
A+
|
A-
|
B+
|
B-
|
Rosso
|
Rosso/bianco
|
Verde
|
Verde/Bianco
|
Risorse
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
Specifiche elettriche | |
---|---|
Bipolare/Unipolare | Bipolare |
Induttanza(mH) | 1.5 |
Resistenza di fase(ohm) | 5.1 |
Corrente nominale (A) | 0.5 |
Angolo di passo(deg.) | 1.8 |
Tipo di motore lineare | Non-Captive |
Specifica fisica | |
Lunghezza del corpo(mm) | 28.2 |
Dimensioni telaio(mm) | Nema 08 (20 x 20) |
Lunghezza cavo(mm) | 300 |
Diametro vite di comando(mm) | 3.5 |
Lunghezza vite di comando(mm) | 150 |
Numero di cavo | 4 |
Passo Vite(mm) | 2 |
Risoluzione/Passo(mm) | 0.01 |
Classificazione IP | 40 |
